Respuesta:
En el caso de carriles de grúa largos y muchas grúas, un gran número de combinaciones de carga puede llevar a un tiempo de cálculo prolongado. La siguiente configuración afecta considerablemente el tiempo de cálculo:

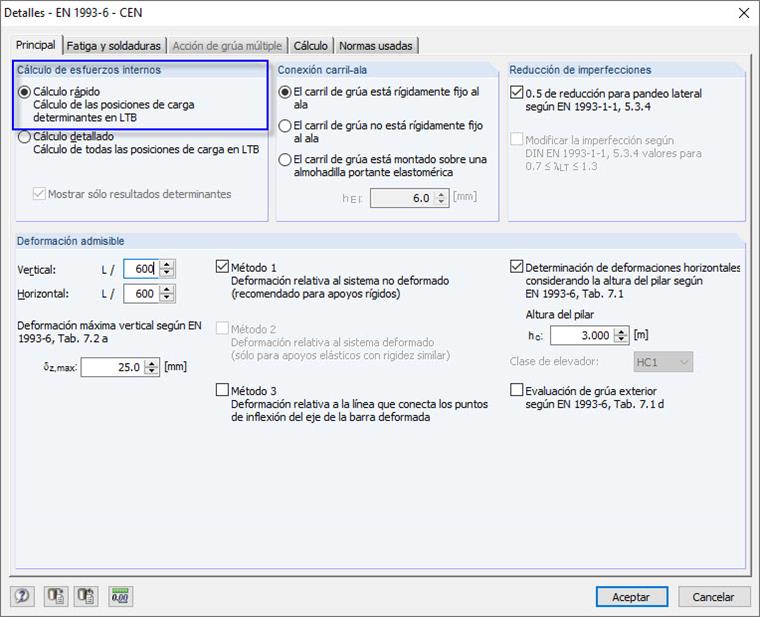

Método de cálculo para determinar los esfuerzos internos
- Cálculo rápido (cálculo de todas las combinaciones de carga según la estática lineal análisis, cálculo posterior de las combinaciones de carga determinantes según el análisis de pandeo torsional de segundo orden)
- Cálculo detallado (un cálculo de todas las combinaciones de carga según el análisis de pandeo torsional de segundo orden)
Por lo tanto, el tipo de cálculo rápido puede ser útil para el cálculo preliminar.
Preguntas frecuentes (FAQ)

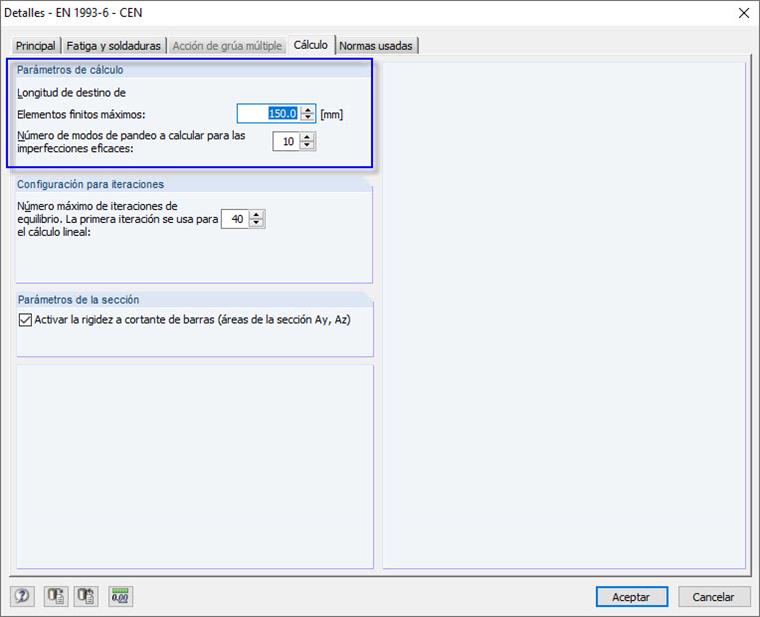

Longitud máxima prevista de elementos finitos
La longitud máxima de los elementos finitos generados para el cálculo según el análisis de pandeo torsional de segundo orden se puede introducir dentro del intervalo de 100 mm a 2.500 mm. El tiempo de cálculo se puede incrementar considerablemente al dividir de forma más fina los elementos finitos.
Por lo tanto, debe seleccionar una longitud razonable de los elementos finitos para un tiempo de cálculo optimizado, dependiendo del sistema estructural. Por lo general, 8 elementos para cada vano de viga son suficientes para calcular las deformaciones con una desviación de menos del 5% con respecto a una solución precisa.
Número de combinaciones de cargas

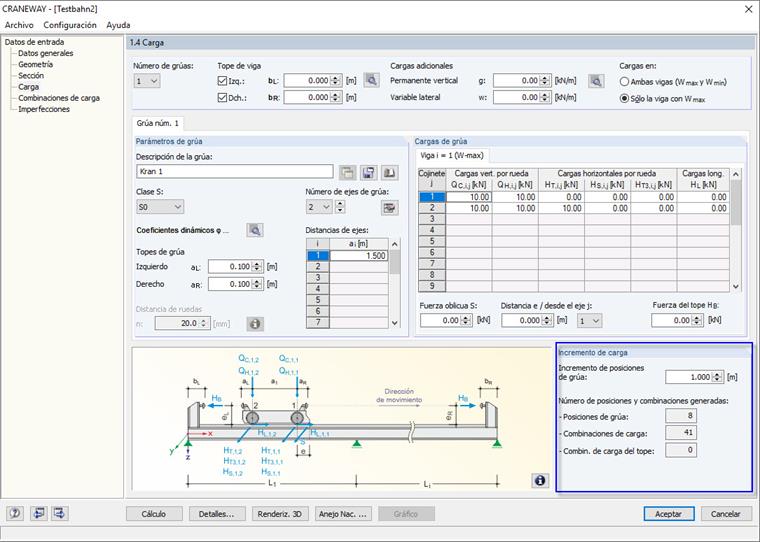

Puede usar una configuración razonable del incremento de carga para controlar el número de combinaciones de carga generadas. Al introducir el incremento de carga, el número generado de posiciones de carga de grúa y combinaciones de carga ya se visualiza en una vista previa. Un pequeño incremento de carga puede dar como resultado muchas combinaciones de carga que, en consecuencia, toman más tiempo en el cálculo.
