Pregunta:

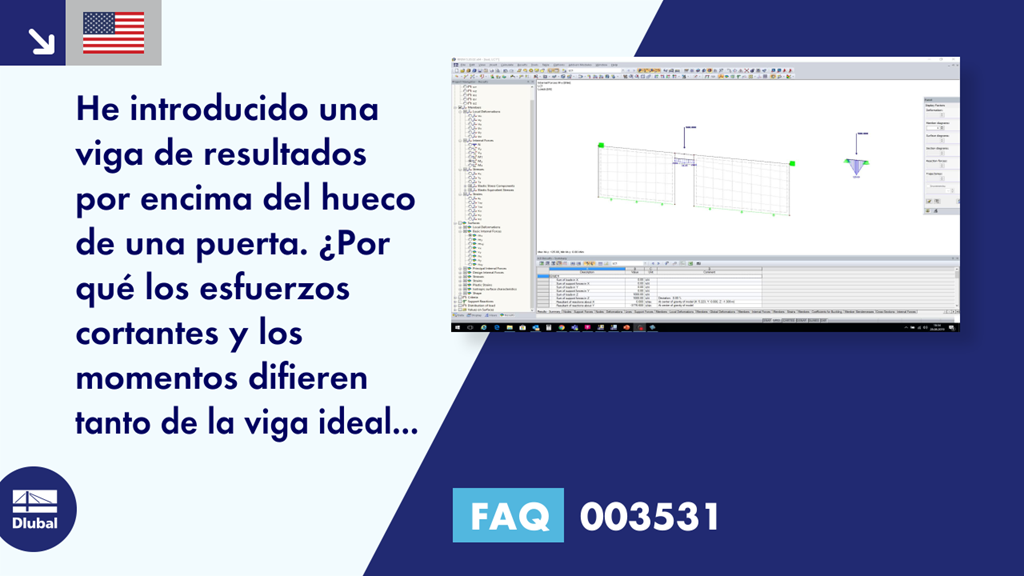

He introducido una viga de resultados por encima del hueco de una puerta. ¿Por qué los esfuerzos cortantes y los momentos difieren tanto de la viga ideal de un vano?
Respuesta:
Si definió la viga resultante correctamente, puede haber una malla de EF demasiado rugosa en el área del dintel de la puerta, lo que conduce a imprecisiones en los resultados (en este caso, esfuerzos cortantes, ver figura 01).
Recomendamos crear unos diez elementos finitos por encima de la altura del hueco de la puerta. Por ejemplo, si la altura sobre el hueco de la puerta es de 0,5 m, el ancho de la malla de EF objetivo de 0,05 m es adecuado en esta área para que se logren los resultados deseados (ver figura 02: esfuerzos cortantes).
La configuración se realiza globalmente (Menú → Cálculo → Configuración de malla de EF) o utilizando el refinamiento de la malla de EF local.
