Domanda:

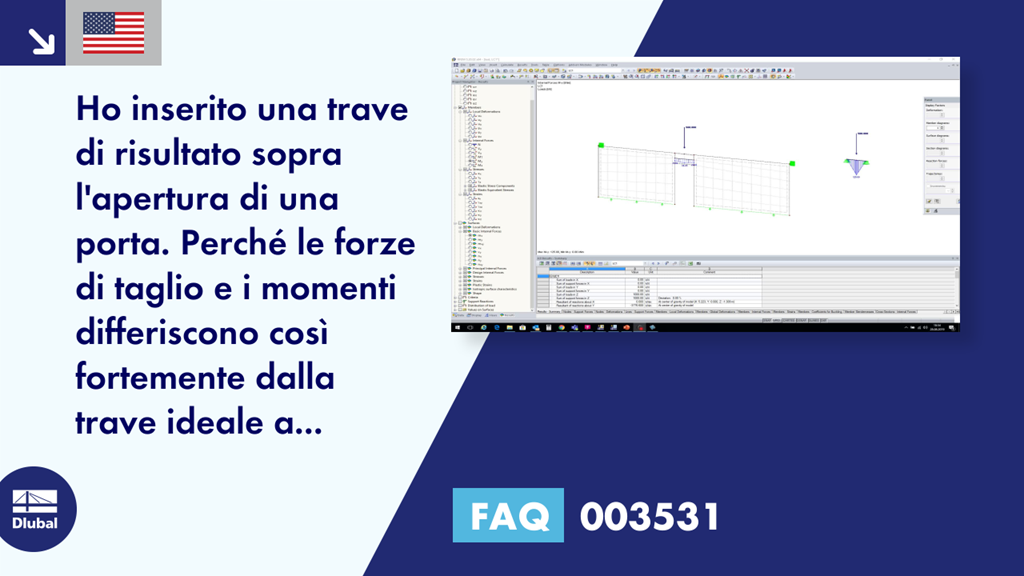

Ho inserito una trave di risultato sopra l'apertura di una porta. Perché le forze di taglio e i momenti differiscono così fortemente dalla trave ideale a campata singola?
Risposta:
Se è stata definita correttamente la trave risultante, potrebbe esserci una mesh agli elementi finiti troppo ruvida nell'area dell'architrave della porta, il che porta a imprecisioni grossolane nei risultati (in questo caso, forze di taglio, vedere l'immagine 01).
Si consiglia di creare una decina di elementi finiti sopra l'altezza dell'apertura della porta. Ad esempio, se l'altezza sopra l'apertura della porta è 0,5 m, la larghezza della mesh EF obiettivo di 0,05 m è adeguata in quest'area, in modo da ottenere i risultati desiderati (vedere la Figura 02: forze di taglio).
Le impostazioni vengono effettuate globalmente (Menu → Calcolo → Impostazioni mesh EF) o utilizzando l'affinamento della mesh EF locale.
