Pytanie:

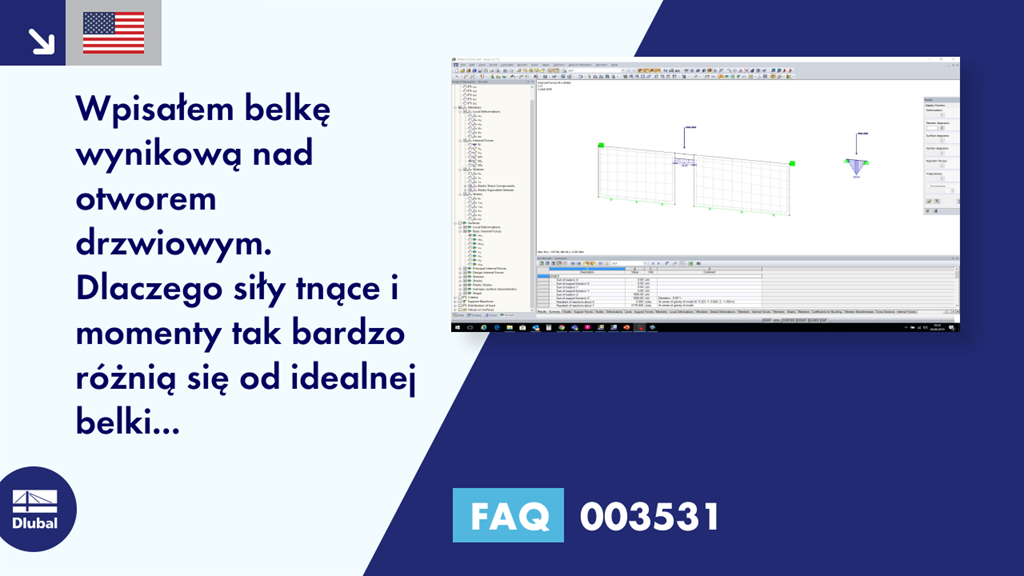

Wpisałem belkę wynikową nad otworem drzwiowym. Dlaczego siły tnące i momenty tak bardzo różnią się od idealnej belki jednoprzęsłowej?
Odpowiedź:
Jeżeli belka wynikowa została prawidłowo zdefiniowana, może wystąpić zbyt duża chropowatość siatki ES w rejonie nadproża bramy, co prowadzi do zgrubnych niedokładności w wynikach (w tym przypadku są to siły tnące, patrz rysunek 01).
Zaleca się utworzenie około dziesięciu elementów skończonych powyżej wysokości otworu drzwiowego. Na przykład, jeżeli wysokość nad otworem drzwiowym wynosi 0,5 m, docelowa szerokość oczka siatki ES wynosząca 0,05 m w tym obszarze jest wystarczająca, aby osiągnąć żądane wyniki (patrz rysunek 02: siły tnące).
Ustawienia te są dokonywane globalnie (Menu → Obliczenia → Ustawienia siatki ES) lub poprzez lokalne zagęszczenie siatki ES.
