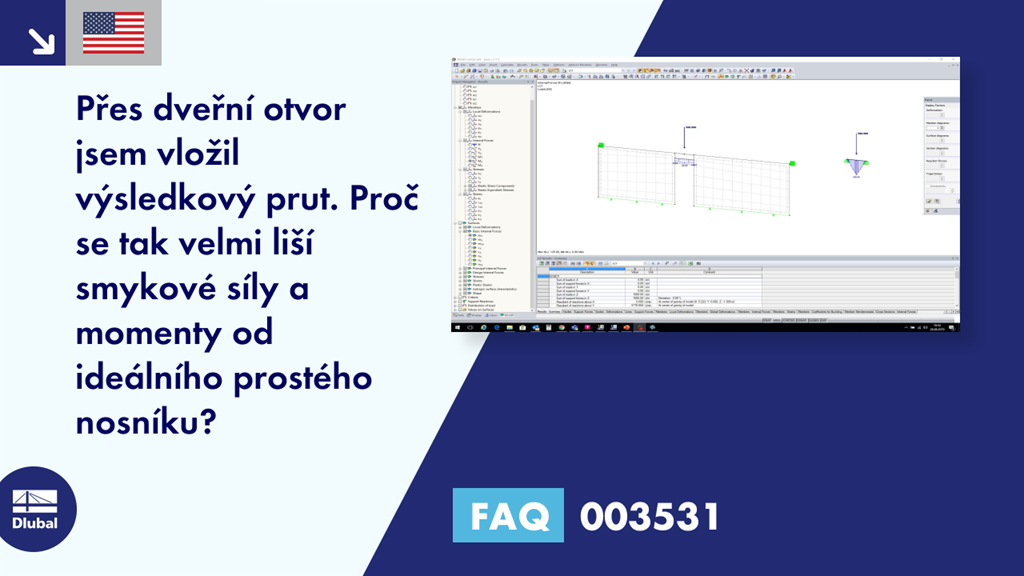

[EN] FAQ 003531 | Přes dveřní otvor jsem vložil výsledkový prut. Proč se tak velmi liší smykové síly a momenty od ideálního prostého nosníku?
Video
První kroky s programem RFEM
Dotaz
Přes dveřní otvor jsem vložil výsledkový prut. Proč se tak velmi liší smykové síly a momenty od ideálního prostého nosníku?Odpověď
Pokud je výsledkový prut správně definován, je v oblasti nadedveřního překladu příliš hrubá síť KP, což vede k velkým nepřesnostem ve výsledcích (zde smykové síly, viz Obrázek 01).
Doporučuje se vytvořit přes výšku dveřního otvoru přibližně deset konečných prvků nad sebou. Pokud je výška nad dveřním otvorem například 0,5 m, je v této oblasti přiměřená cílová šířka sítě KP 0,05 m, aby bylo dosaženo požadovaných výsledků (viz Obrázek 02: Smykové síly).
Nastavení probíhá globálně (Nabídka → Výpočet → Nastavení sítě KP) nebo pomocí lokálního zahuštění sítě KP.
