Pregunta frecuente 004329 | Al generar la malla de EF de un cojín ETFE, pueden darse algunos problemas. Yo ...

Pregunta:

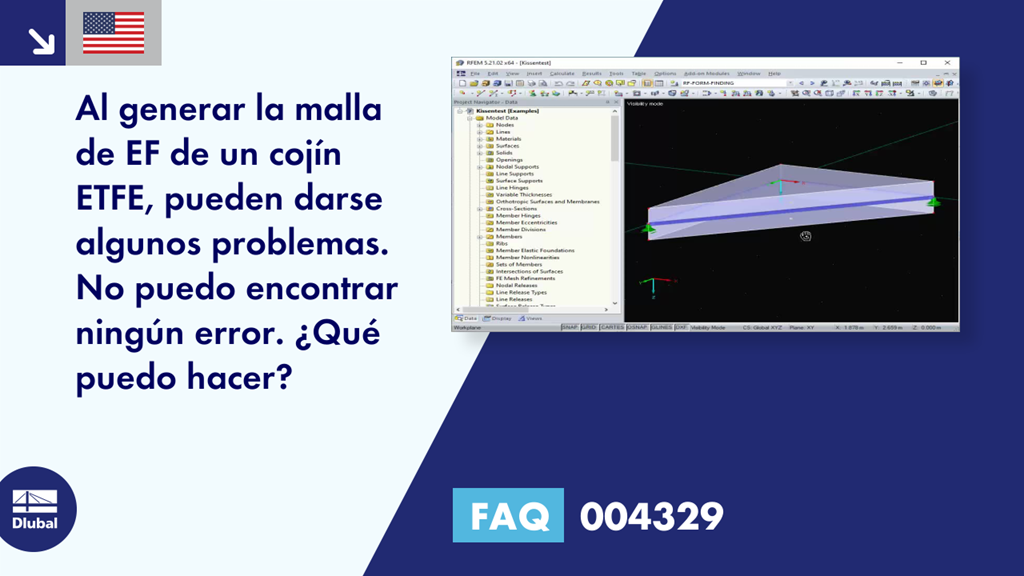

Al generar la malla de EF de un cojín ETFE, pueden darse algunos problemas. No puedo encontrar ningún error. ¿Qué puedo hacer?

Respuesta:
En la mayoría de los casos, el problema es que los elementos finitos de las superficies de la cubierta están muy cerca entre sí en el área de borde del cojín cuando se utilizan superficies Bézier. Los nudos de la malla de EF de la superficie inferior y superior entonces se pueden combinar. En principio, hay dos enfoques:

1. Resolver el problema numéricamente:

puede ajustar la tolerancia para combinar nudos de malla de EF utilizando el menú "Herramientas" → "Regenerar modelo".

  1. 2. Resolviendo el problema geométricamente:

Una solución más factible es aumentar la distancia entre las superficies utilizando las superficies límite como se muestra en la figura 01.
