Pytanie:

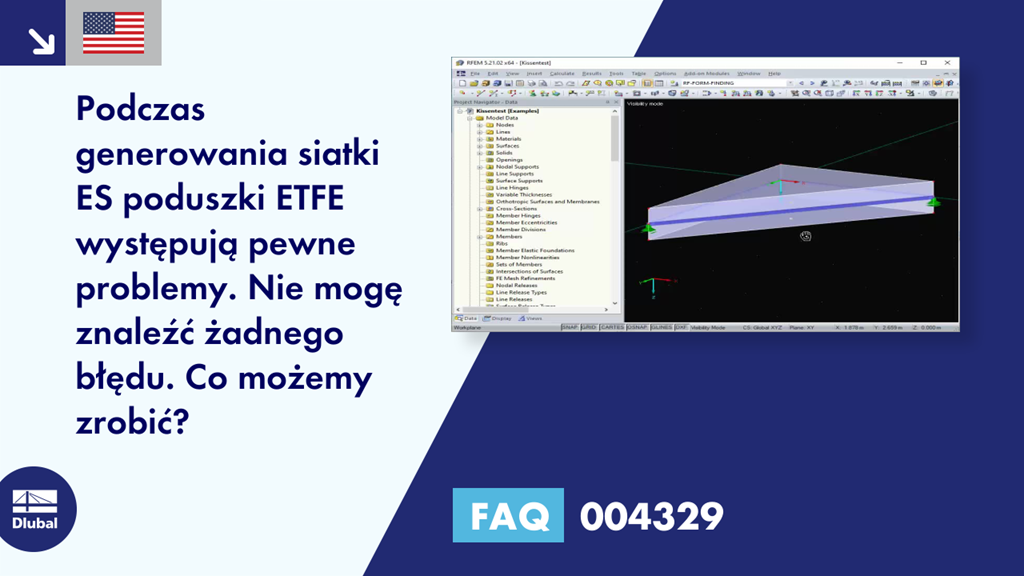

Podczas generowania siatki ES poduszki ETFE występują pewne problemy. Nie mogę znaleźć żadnego błędu. Co możemy zrobić?
Odpowiedź:
W większości przypadków problemem jest to, że w przypadku zastosowania powierzchni Béziera elementy skończone powierzchni pokrycia są bardzo blisko siebie w obszarze brzegowym poduszki. W ten sposób można połączyć węzły siatki ES dolnej i górnej powierzchni. Zasadniczo istnieją dwa podejścia:
1. Rozwiązanie problemu numerycznie:
Tolerancję dla łączenia węzłów siatki ES można dostosować za pomocą menu "Narzędzia" → "Regenerować model".
2. Geometryczne rozwiązanie problemu:
Bardziej realnym rozwiązaniem jest zwiększenie odległości między powierzchniami poprzez zastosowanie powierzchni granicznych, jak pokazano na rysunku 01.
