Domanda:

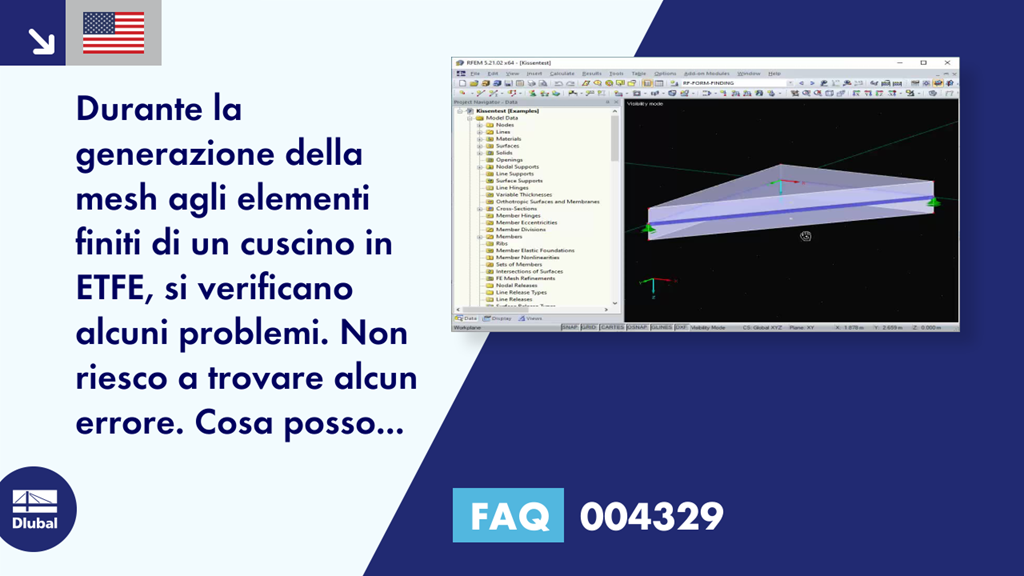

Durante la generazione della mesh agli elementi finiti di un cuscino in ETFE, si verificano alcuni problemi. Non riesco a trovare alcun errore. Cosa posso fare?
Risposta:
Nella maggior parte dei casi, il problema è che gli elementi finiti delle superfici di rivestimento sono molto vicini tra loro nell'area del bordo del cuscino quando si utilizzano le superfici di Bézier. Quindi, i nodi della mesh EF della superficie inferiore e superiore potrebbero essere combinati. In linea di principio, ci sono due approcci:
1. Risolvendo numericamente il problema:
È possibile regolare la tolleranza per la combinazione di nodi mesh EF utilizzando il menu "Strumenti" → "Rigenera modello".
2° Risolvere il problema geometricamente:
Una soluzione più praticabile è aumentare la distanza tra le superfici utilizzando le superfici del contorno come mostrato nell'immagine 01.
