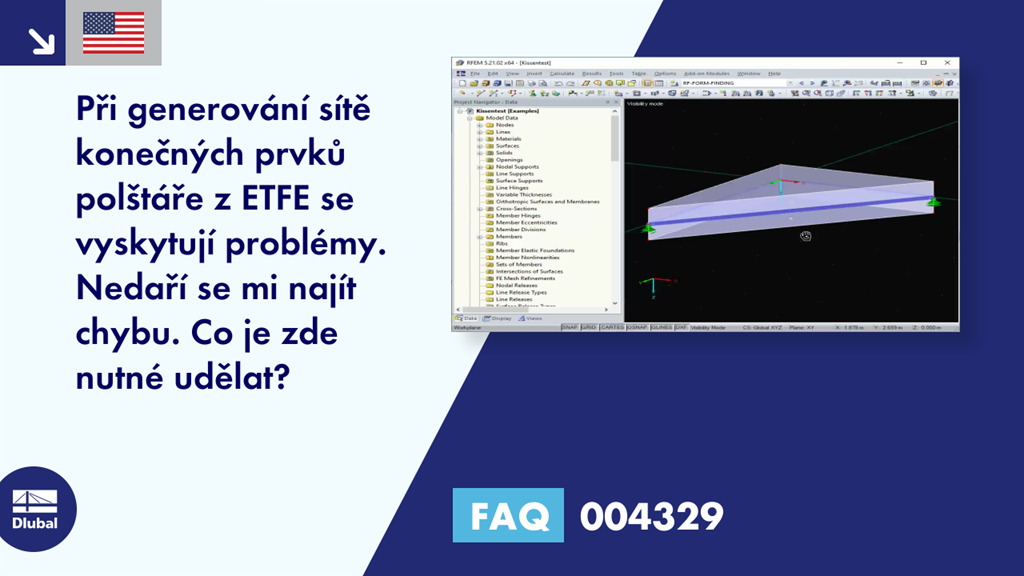

[EN] FAQ 004329 | Při generování sítě konečných prvků polštáře z ETFE se vyskytují problémy. Nemohu najít chybu. Co mohu dělat?

Naučte se jednoduše pracovat s programy Dlubal Software

  • Dlubal Software | Videa

Video

První kroky s programem RFEM

První kroky

Nabízíme tipy a tipy, jak začít se základním programem RFEM.

4. února 2020

001170

Thomas Günthel

Chcete-li sledovat toto video, přijměte prosím marketingové cookies.

Dotaz

Při generování sítě konečných prvků polštáře z ETFE se vyskytují problémy. Nemohu najít chybu. Co mohu dělat?

Odpověď

Ve většině případů je problém v tom, že v krajních oblastech polštáře jsou konečné prvky krycích ploch velmi blízko sebe, když se použijí Bézierovy plochy. Uzly sítě konečných prvků dolní a horní plochy lze podle podmínek spolu kombinovat. V principu existují dva přístupy:

1. Numerické řešení problému:

Toleranci pro společnou kombinací uzlů sítě KP je možné upravit pomocí nabídky "Nástroje" → "Regenerovat model".

2. Geometrické řešení problému:

Praktičtějším řešením je zvětšení vzdálenosti mezi plochami pomocí krajních plochách, jak je znázorněno na Obrázku 01.
