Pregunta:

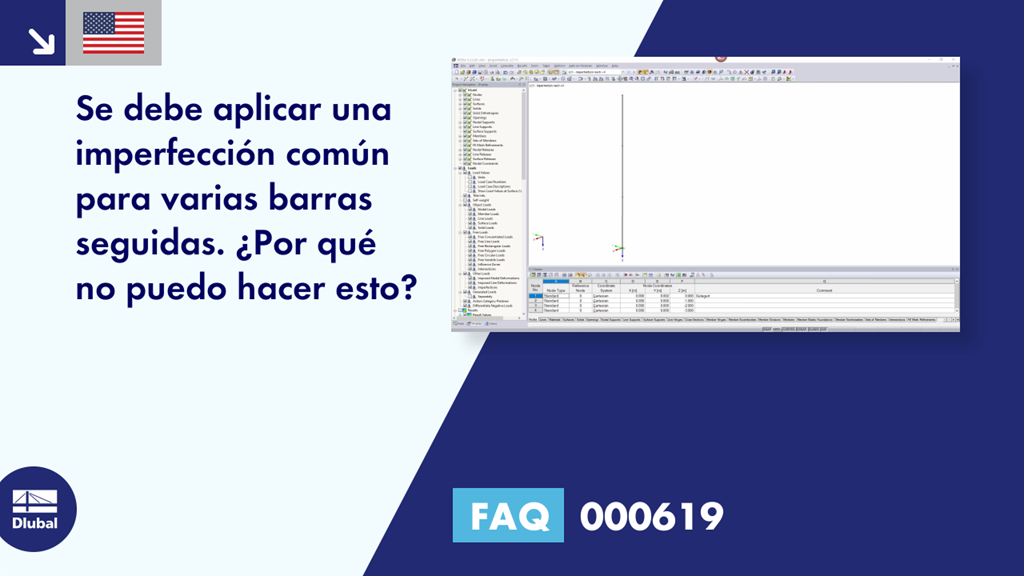

Se debe aplicar una imperfección común para varias barras seguidas. ¿Por qué no puedo hacer esto?
Respuesta:
La razón por la que no se puede aplicar una inclinación continua se debe generalmente al hecho de que las barras difieren en su orientación. Sin embargo, las imperfecciones se basan en las direcciones de los ejes locales de la barra.
Puede ver esto claramente si visualiza los sistemas de ejes de barras locales en el Navegador de proyectos.
El problema con la orientación diferente del eje z local se debe a la posición general de las barras. Puede ver esto, por ejemplo, en la columna "N" en la ventana 1.7 (RFEM 1.17). Si una barra está inclinada en el espacio, RFEM/RSTAB define automáticamente la posición de los ejes locales y o z. El eje z se encuentra en el espacio de tal manera que el componente Z de la flecha direccional siempre apunta en la dirección Z global positiva en relación con el sistema de coordenadas global. Entonces se obtiene el eje y según la regla de la mano derecha.
La posición inclinada de la barra generalmente se puede explicar por una imprecisión en el nudo. Este también es el caso en el ejemplo adjunto, como se puede ver en la coordenada Y del nudo 1 (0,002 m en lugar de 0,000 m).
Además, es posible cambiar la tolerancia para considerar una barra como vertical. Esta configuración se puede realizar en "Herramientas" → "Regenerar modelo".
