Domanda:
Un'imperfezione comune dovrebbe essere applicata a più aste di seguito. Perché non posso farlo?
Risposta:
Il motivo per cui non è possibile applicare un'inclinazione continua è solitamente dovuto al fatto che le aste differiscono nel loro orientamento. Tuttavia, le imperfezioni si basano sulle direzioni degli assi locali dell'asta.

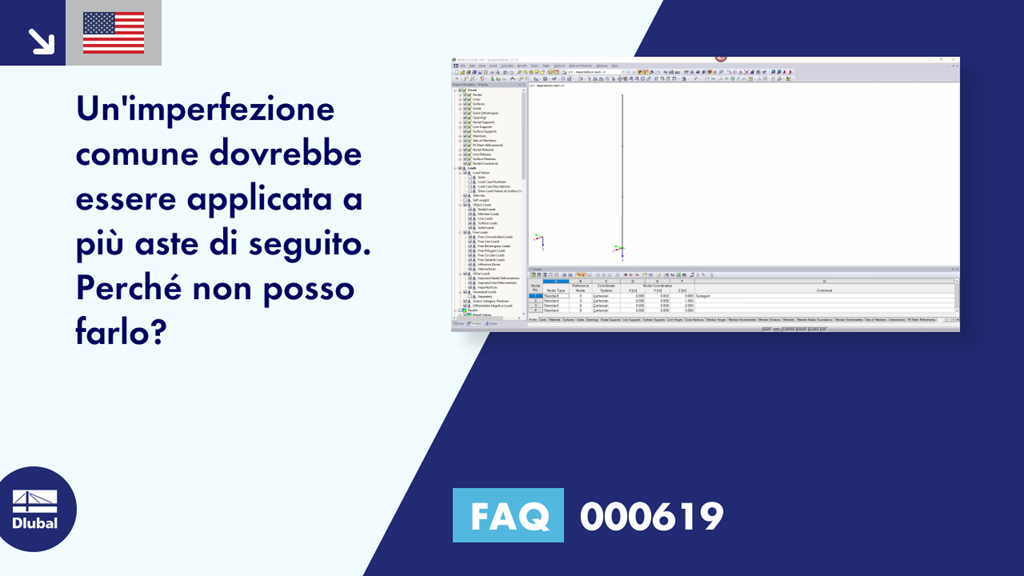

Questo può essere visto chiaramente se si visualizzano i sistemi di assi locali delle aste nel Navigatore di progetto.
Il problema con il diverso orientamento dell'asse z locale è dovuto alla posizione generale delle aste. È possibile vedere questo, ad esempio, nella colonna "N" nella finestra 1.7 (RFEM 1.17). Se un'asta è inclinata nello spazio, la posizione degli assi locali yoz è definita automaticamente da RFEM/RSTAB. L'asse z giace nello spazio in modo tale che la componente Z della freccia direzionale punti sempre nella direzione Z globale positiva rispetto al sistema di coordinate globale. L'asse y viene quindi ottenuto secondo la regola della mano destra.
La posizione inclinata dell'asta può essere solitamente spiegata da un'imprecisione nodale. Questo è anche il caso dell'esempio allegato, come si può vedere dalla coordinata Y del Nodo 1 (0,002 m invece di 0,000 m).
Inoltre, è possibile modificare la tolleranza per considerare un'asta come verticale. Questa impostazione può essere effettuata in "Strumenti" → "Rigenera modello".
