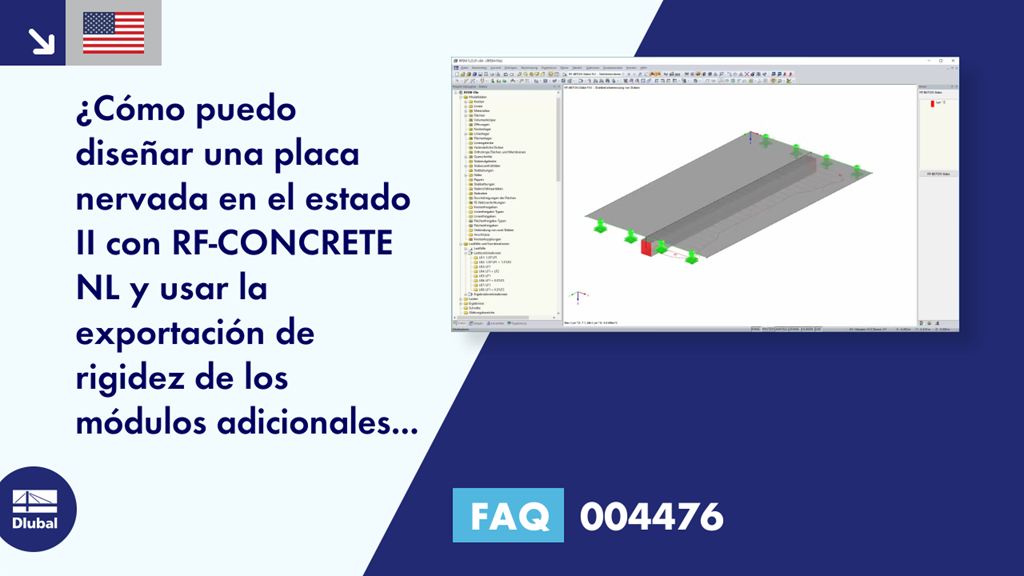

FAQ 004476 | ¿Cómo puedo diseñar una placa nervada en el estado II con RF -CONCRETE NL y usar la rigidez ...

Pregunta:
¿Cómo puedo diseñar una placa nervada en el estado II con RF-CONCRETE NL y usar la exportación de rigidez de los módulos adicionales para esto?

Respuesta:
Primero, la placa nervada no se debe modelar con la barra de nervio clásica de RFEM, sino con una barra de viga excéntrica que se dispone en la superficie inferior de la placa real. Los nervios no se pueden calcular con RF-CONCRETE NL con respecto a las deformaciones.

La viga excéntrica se calcula en RF -CONCRETE Members. En la pestaña "Estado límite de servicio" de la ventana 1.1, puede activar el "Cálculo no lineal". En la configuración detallada para el cálculo no lineal, puede activar la exportación de la rigidez del cálculo no lineal.

En el ejemplo presentado aquí, la rigidez se exporta "individualmente" para cada CC calculado en RF -CONCRETE Members. Puede encontrar más información sobre las opciones "Individual" y "Consistente para carga de referencia" en el siguiente enlace.

Después del cálculo en RF -CONCRETE Members, las rigideces exportadas de los CO calculados están disponibles en RFEM, donde puede activarlas en los CO respectivos para un nuevo cálculo de los esfuerzos internos. Para hacer esto, active las opciones adicionales de la CO respectiva. En la pestaña "Opciones adicionales", puede activar la rigidez exportada desde el módulo adicional RF-CONCRETE Members para una nueva determinación de los esfuerzos internos.

Después de volver a calcular los esfuerzos internos de los CO en RFEM (teniendo en cuenta la rigidez exportada desde RF -CONCRETE Members), puede aplicarlos para el cálculo en RF -CONCRETE Surfaces.

La siguiente figura muestra las deformaciones de la placa nervada en RF -CONCRETE Surfaces, teniendo en cuenta la rigidez en el estado fisurado del cálculo en RF -CONCRETE Members.

En comparación con la imagen 03, la rigidez elástica lineal en el estado no fisurado (estado I) se aplicó en la imagen 04 para la viga excéntrica.

Notas sobre el procedimiento descrito anteriormente:

En este caso, el cálculo se realizó primero en RF -CONCRETE Members y se exportó la rigidez resultante. Se seleccionó este enfoque porque se supuso que la sección transversal rectangular excéntrica pasará primero al estado fisurado (estado II).
El procedimiento mostrado "sólo" describe una iteración y, por lo tanto, es sólo una "aproximación", ya que se supuso una placa no fisurada para el cálculo de la sección rectangular excéntrica.
El efecto de retracción se aplica como una carga externa en el cálculo de NL en RF -CONCRETE Members. Esto significa que, por ejemplo, una armadura asimétrica daría como resultado una curvatura adicional, incluso si la sección permaneciera en el estado no fisurado. Al calcular la placa en RF-CONCRETE Surfaces, ya no se tiene en cuenta este efecto de retracción en la sección de la barra.
