Question :

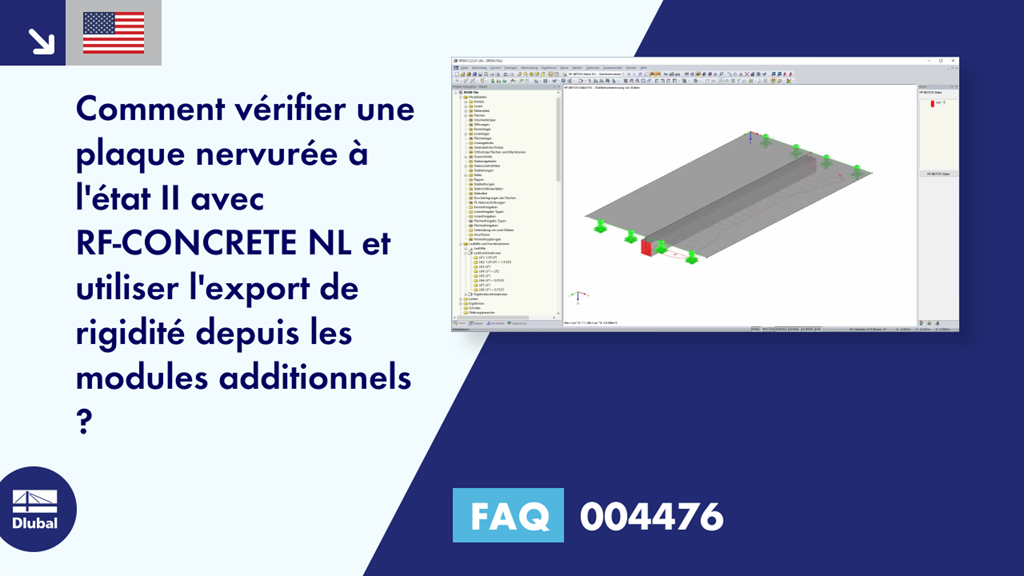

Comment vérifier une plaque nervurée à l'état II avec RF-CONCRETE NL et utiliser l'export de rigidité depuis les modules additionnels ?
Réponse :
Tout d'abord, la plaque nervurée ne doit pas être modélisée avec la barre nervurée classique de RFEM, mais avec une barre excentrée disposée sur la surface inférieure de la plaque. Les barres nervurées ne peuvent pas être calculées avec RF-CONCRETE NL pour ce qui est des déformations.
La poutre excentrée est ensuite calculée dans RF-CONCRETE Members. Dans l'onglet « État limite de service » de la fenêtre 1.1, vous pouvez activer le « Calcul non linéaire ». Dans les paramètres détaillés du calcul non linéaire, vous pouvez activer l'exportation de la rigidité issue du calcul non linéaire.
Dans l'exemple présenté ici, la rigidité est exportée « individuellement » pour chaque CO calculée dans RF-CONCRETE Members. Vous trouverez plus d'informations sur les options « Individuelle » et « conformément à la charge de référence » à l'aide du lien ci-dessous.
Après le calcul dans RF-CONCRETE Members, les rigidités exportées issues des CO calculées sont disponibles dans RFEM, où vous pouvez les activer dans les CO correspondants pour un nouveau calcul des efforts internes. Pour ce faire, activez les options supplémentaires de la CO correspondante. Dans l'onglet « Options supplémentaires », vous pouvez ensuite activer la rigidité exportée depuis le module additionnel RF-CONCRETE Members pour une nouvelle détermination des efforts internes.
Après avoir recalculé les efforts internes des CO dans RFEM (en considérant la rigidité exportée depuis RF-CONCRETE Members), vous pouvez les appliquer pour le calcul dans RF-CONCRETE Surfaces.
La figure suivante montre les déformations de la plaque nervurée dans RF-CONCRETE Surfaces en considérant la rigidité à l'état fissuré issue du calcul dans RF-CONCRETE Members.
En comparaison avec la Figure 03, la rigidité linéique élastique à l'état non fissuré (état I) a été appliquée sur la Figure 04 pour la poutre excentrée.
Remarques sur la procédure décrite ci-dessus :
Dans ce cas, le calcul a d'abord été effectué dans RF-CONCRETE Members et la rigidité résultante a été exportée. Cette approche a été choisie car il a été supposé que la section rectangulaire excentrée passe d'abord à l'état fissuré (état II).
La procédure indiquée décrit « seulement » une itération et n'est donc qu'une « approximation » car une plaque non fissurée a été supposée pour le calcul de la section rectangulaire excentrée.
L'effet de retrait est appliqué comme une charge externe dans le calcul NL dans RF-CONCRETE Members. Cela signifie qu'une armature asymétrique entraînerait par exemple une courbure supplémentaire, même si la section reste à l'état non fissuré. Lors du calcul de la plaque dans RF-CONCRETE Surfaces, cet effet du retrait sur la section de barre n'est plus pris en compte.
