Pytanie:

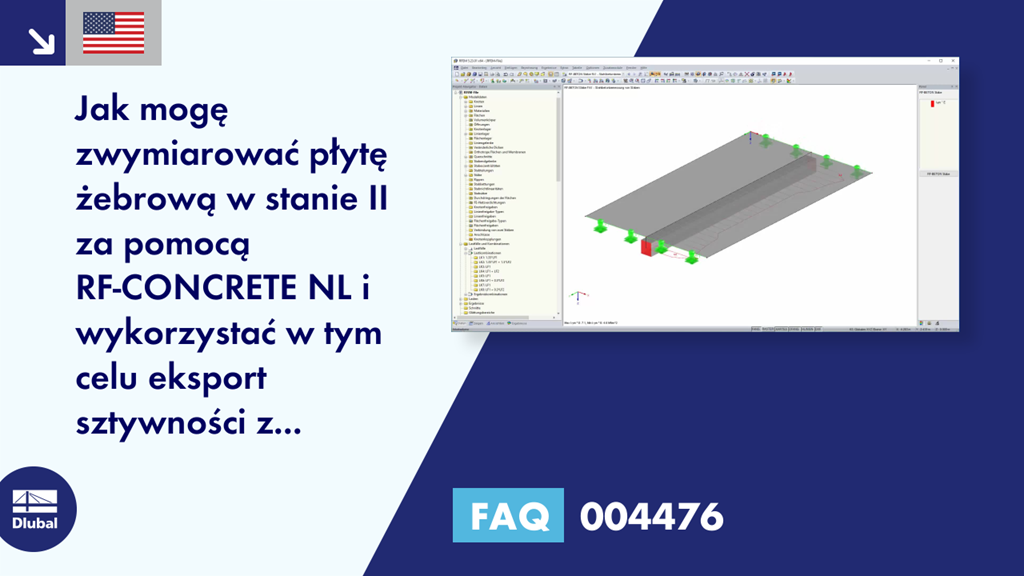

Jak mogę zaprojektować płytę żebrowaną w stanie II za pomocą RF ‑ CONCRETE NL i wykorzystać w tym celu eksport sztywności z modułów dodatkowych?
Odpowiedź:
Po pierwsze, żebrowana płyta nie powinna być modelowana za pomocą klasycznego pręta żebrowego z programu RFEM, ale za pomocą mimośrodowego pręta belkowego, który jest umieszczony na dolnej powierzchni rzeczywistej płyty. Pręty żebrowe nie mogą być obliczane za pomocą RF-CONCRETE NL w odniesieniu do odkształceń.
Belka mimośrodowa jest następnie wymiarowana w prętach RF ‑ CONCRETE. W zakładce "Stan graniczny użytkowalności" w oknie 1.1 można aktywować "Obliczenia nieliniowe". W ustawieniach szczegółowych dla obliczeń nieliniowych można aktywować eksport sztywności z obliczeń nieliniowych.
W przedstawionym przykładzie sztywność jest eksportowana „indywidualnie” dla każdego PO obliczonego w RF ‑ CONCRETE Members. Więcej informacji na temat opcji „Indywidualne” i „Spójne dla obciążenia referencyjnego” można znaleźć pod poniższym linkiem.
Po obliczeniach w RF ‑ CONCRETE Members wyeksportowane sztywności obliczonych KO są dostępne w programie RFEM, gdzie można je aktywować w odpowiednich KO w celu ponownego obliczenia sił wewnętrznych. W tym celu należy aktywować dodatkowe opcje odpowiedniego CO. W zakładce "Dodatkowe opcje" można następnie aktywować sztywność wyeksportowaną z modułu dodatkowego RF ‑ CONCRETE Members w celu ponownego określenia sił wewnętrznych.
Po ponownym obliczeniu sił wewnętrznych CO w programie RFEM (z uwzględnieniem sztywności wyeksportowanej z RF ‑ CONCRETE Members), można je zastosować do obliczeń w RF ‑ CONCRETE Surfaces.
Poniższy rysunek przedstawia odkształcenia żebrowanej płyty w RF ‑ CONCRETE Surfaces, z uwzględnieniem sztywności w stanie zarysowanym, wynikającej z obliczeń w RF ‑ CONCRETE Members.
W porównaniu z rysunkiem 03, sztywność liniowo-sprężysta w stanie niezarysowanym (stan I) została zastosowana na rysunku 04 dla belki mimośrodowej.
Uwagi dotyczące procedury opisanej powyżej:
W tym przypadku obliczenia zostały przeprowadzone w pierwszej kolejności w RF ‑ CONCRETE Prętach, a wynikowa sztywność została wyeksportowana. Wybrano to podejście, ponieważ założono, że mimośrodowy przekrój prostokątny przejdzie najpierw do stanu zarysowania (stan II).
Przedstawiona procedura opisuje "tylko" jedną iterację i dlatego jest tylko "przybliżeniem", ponieważ do obliczeń mimośrodowego przekroju prostokątnego przyjęto niezarysowaną blachę.
Efekt skurczu jest stosowany jako obciążenie zewnętrzne w obliczeniach NL w prętach RF ‑ CONCRETE. Oznacza to, że na przykład niesymetryczne zbrojenie spowodowałoby dodatkową krzywiznę, nawet jeśli przekrój pozostałby w stanie niezarysowanym. Podczas obliczania płyty w RF ‑ CONCRETE Surfaces nie jest już uwzględniany ten wpływ skurczu na przekrój pręta.
