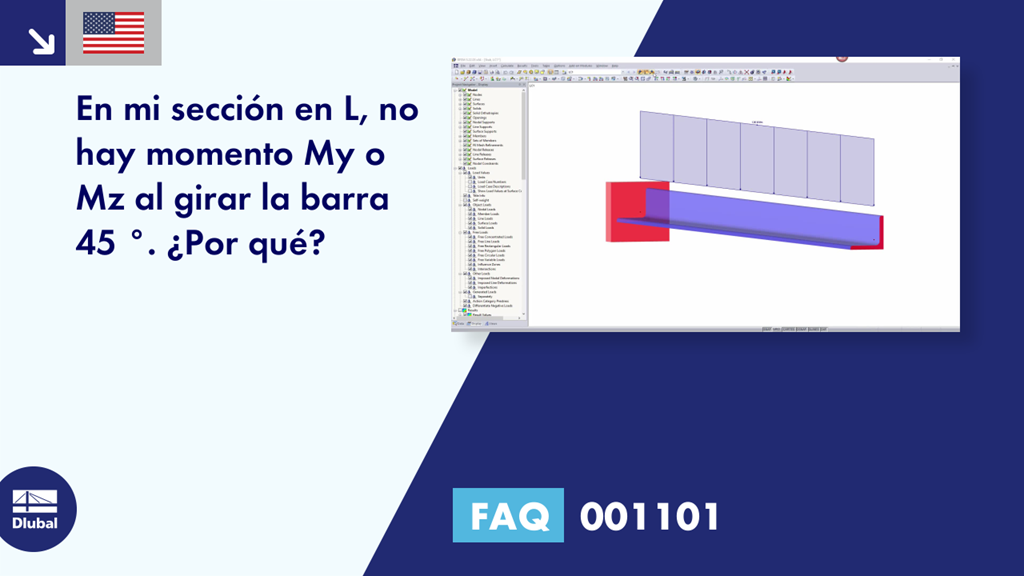

[ES] FAQ 001101 | En mi sección en L, no hay momento My o Mz al girar la barra 45 °.

Pregunta:
En mi sección en L, no hay momento My o Mz al girar la barra 45 °. ¿Por qué?

Respuesta:
En el caso de secciones asimétricas (ángulos, secciones en Z), los ejes principales están inclinados. El ángulo α describe la posición de los ejes principales u y v en relación con el sistema de ejes estándar: Este es el ángulo entre el eje del elemento y y el eje de sección "fuerte" u. Se define como positivo si es en sentido horario.

Los momentos de flexión de una sección asimétrica se muestran en relación a los ejes principales de forma predeterminada. Por lo tanto, las descripciones Mu y Mv aparecen en el gráfico y en la tabla. Si desea visualizar los valores de los momentos relacionados con los ejes y o z de la barra, la configuración correspondiente se debe realizar en el navegador de resultados (ver figura 01). Los esfuerzos internos My y Mz se muestran en el gráfico y en la tabla.

La visualización de los ejes principales se puede activar en el navegador "Mostrar" seleccionando "Sistemas de ejes x, u, v de barras" (ver figura 02).
