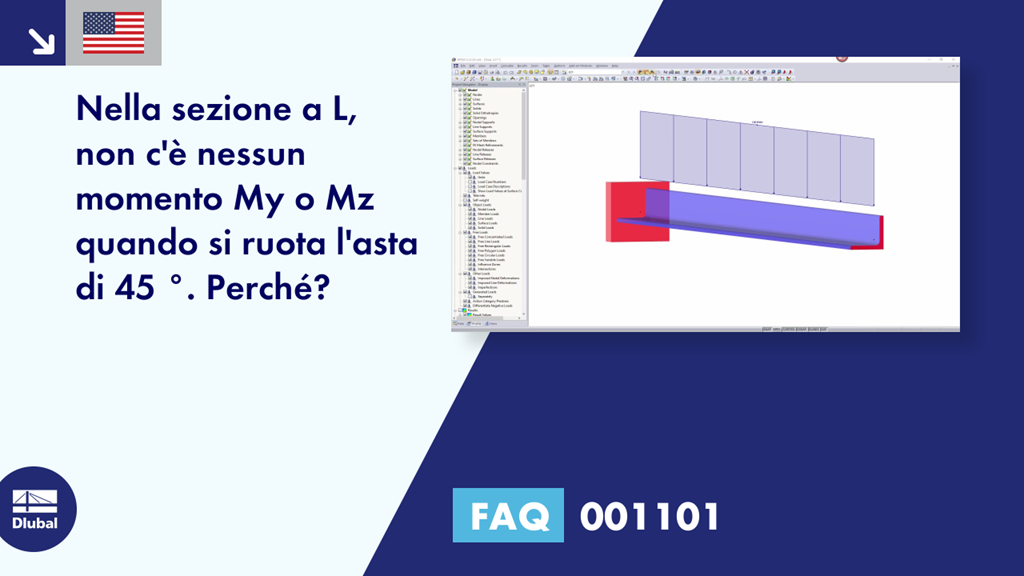

Domanda:
Nella sezione a L, non c'è nessun momento My o Mz quando si ruota l'asta di 45 °. Qual è il motivo?
Risposta:
Nel caso di sezioni trasversali asimmetriche (angoli, sezioni a Z), gli assi principali sono inclinati. L'angolo α descrive la posizione degli assi principali u e v in relazione al sistema di assi standard: Questo è l'angolo tra l'asse y dell'asta e l'asse della sezione trasversale "forte" u. È definito positivo se in senso orario.
I momenti flettenti risultanti di una sezione trasversale asimmetrica sono visualizzati in relazione agli assi principali per impostazione predefinita. Pertanto, le descrizioni Mu e Mv appaiono nel grafico e nella tabella. Se si desidera visualizzare i valori dei momenti relativi agli assi dell'asta y o z, è necessario effettuare l'impostazione corrispondente nel navigatore Risultati (vedere la Figura 01). Le forze interne My e Mz vengono quindi visualizzate nel grafico e nella tabella.
La visualizzazione degli assi principali può essere attivata nel navigatore Visualizza selezionando "Sistemi di assi dell'asta x, u, v" (vedere la Figura 02).
