Pregunta:

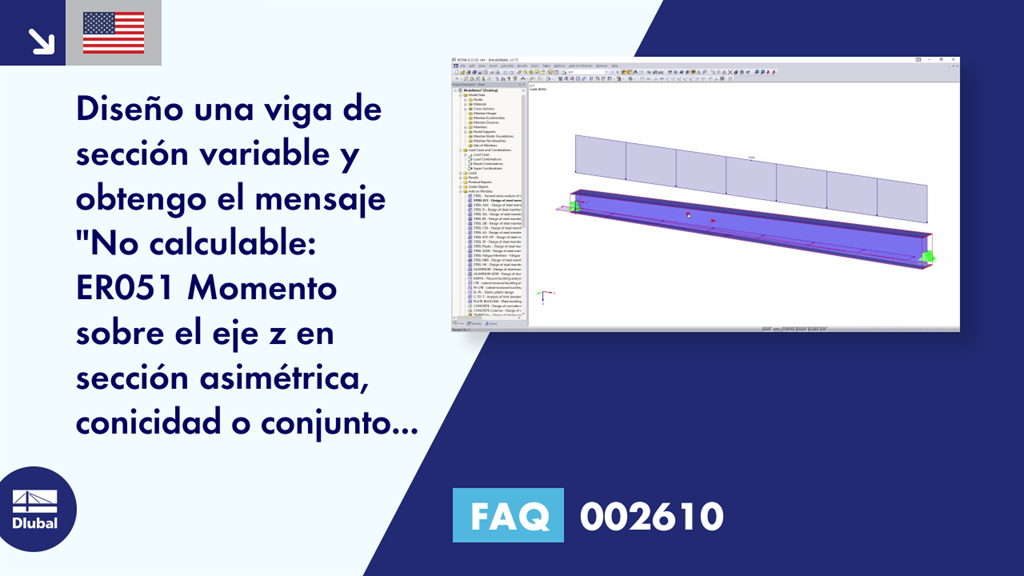

Diseño una viga de sección variable y obtengo el mensaje "No calculable: ER051 Momento sobre el eje z en sección asimétrica, conicidad o conjunto de barras. ¿Por qué?
Respuesta:
El motivo de la advertencia es que las secciones acarteladas no se pueden calcular con el método 6.3.3 de EN 1993-1-1. El módulo adicional RF-/STEEL EC3 calcula tales secciones utilizando el método general 6.3.4 de EN 1993-1-1. Sin embargo, este método sólo está permitido para la carga en la dirección del apoyo, que es sin el momento flector transversal. Por lo tanto, aparece el aviso.
Puede realizar el análisis de estabilidad como cálculo de la sección según el análisis de segundo orden, lo cual es posible utilizando los módulos adicionales RF-/FE-LTB o RF-/STEEL Warping Torsion.
Como alternativa, puede omitir la flexión transversal en las opciones de filtro del cuadro de diálogo "Detalles", pestaña "Estabilidad", o activar el método adaptado según Naumes en el cuadro de diálogo "Anejo nacional", que habilita la flexión transversal.
