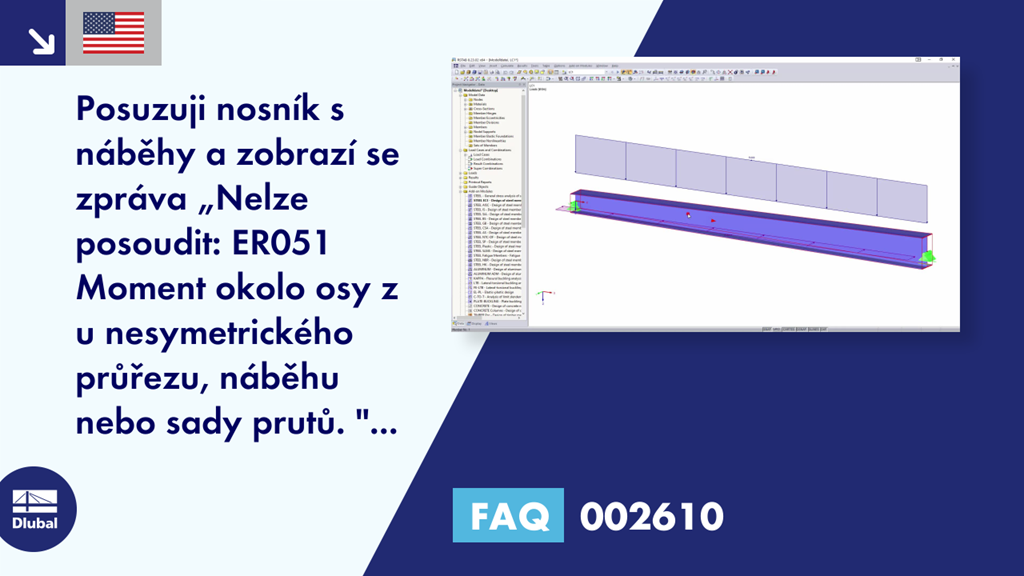

[EN] FAQ 002610 | Posuzuji nosník s náběhy a zobrazí se zpráva „Nelze posoudit: ER051 ...

Dotaz:
Posuzuji nosník s náběhy a zobrazí se zpráva „Nelze posoudit: ER051 Moment okolo osy z u nesymetrického průřezu, náběhu nebo sady prutů. " Čím to je?

Odpověď:
Důvodem tohoto upozornění je, že průřezy s náběhy nelze posuzovat metodou 6.3.3 normy EN 1993-1-1. Přídavný modul RF-/STEEL EC3 posuzuje tyto průřezy obecnou metodou podle 6.3.4 normy EN 1993-1-1. Tato metoda je ovšem přípustná pouze pro zatížení ve směru podpory, to znamená bez příčného ohybového momentu. Proto se zobrazí upozornění.

Stabilitní analýzu lze provést jako posouzení průřezu podle teorie druhého řádu, což je možné pomocí přídavných modulů RF-/FE-LTB nebo RF-/STEEL Warping Torsion.

Alternativně je možné příčný ohyb zanedbat v možnostech filtru v dialogu "Detaily" v záložce "Stabilita", nebo aktivovat upravenou metodu podle Naumese v dialogu "Národní příloha", která umožňuje příčný ohyb.
