Domanda:

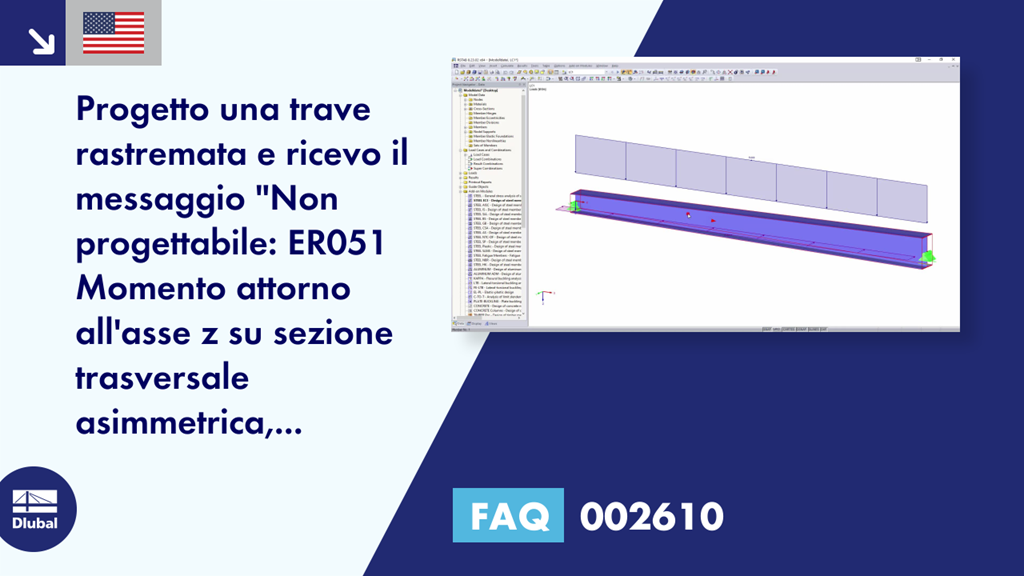

Progetto una trave rastremata e ricevo il messaggio "Non progettabile: ER051 Momento attorno all'asse z su sezione trasversale asimmetrica, rastremazione o set di aste." Qual è il motivo?
Risposta:
La ragione di questo avvertimento è che le sezioni trasversali rastremate non possono essere progettate utilizzando i metodi 6.3.3 della EN 1993-1. Il modulo aggiuntivo RF-/STEEL EC3 progetta tali sezioni utilizzando il metodo generale 6.3.4 della EN 1993-1. Tuttavia, questo metodo è consentito solo per il carico nella direzione del vincolo esterno, cioè senza il momento flettente trasversale. Pertanto, viene visualizzato l'avviso.
È possibile eseguire l'analisi di stabilità come progetto della sezione trasversale secondo l'analisi del secondo ordine, che è possibile utilizzando i moduli aggiuntivi RF-/FE-LTB o RF-/STEEL Warping Torsion.
In alternativa, è possibile trascurare la flessione trasversale nelle opzioni di filtro della finestra di dialogo "Dettagli", la scheda "Stabilità", o attivare il metodo adattato secondo Names nella finestra di dialogo "Appendice nazionale", che abilita la flessione trasversale.
