Pregunta:
¿Cómo se interpretan los signos de los resultados de la liberación de una línea y las bisagras de la línea?
Respuesta:
Una bisagra de línea no es más que una liberación de línea donde se libera un objeto. En el caso de una liberación de línea, se libera una superficie y, en el caso de una articulación de línea, esta se define en la línea de una superficie. Por lo tanto, la superficie liberada es la superficie en la que se definió la articulación de la línea.
Las fuerzas actúan siempre sobre la superficie original, es decir, sobre la superficie no liberada. En el caso de las bisagras en línea, esto significa que las fuerzas actúan sobre la superficie sin una bisagra en línea.
Ahora, es necesario aclarar las convenciones de signos, es decir, en qué dirección actúa la fuerza sobre la superficie. Para ello, es necesario conocer el eje x local de las líneas así como el eje z local de la superficie. El sistema de coordenadas de la articulación de la línea interna se entenderá de la siguiente manera:
El eje x 'apunta en la dirección del eje x local de la línea.
El eje z 'es la normal a la superficie en la que se definió la articulación lineal.
El eje y 'es la tangente al plano de la superficie y resulta de la "regla de la mano derecha".

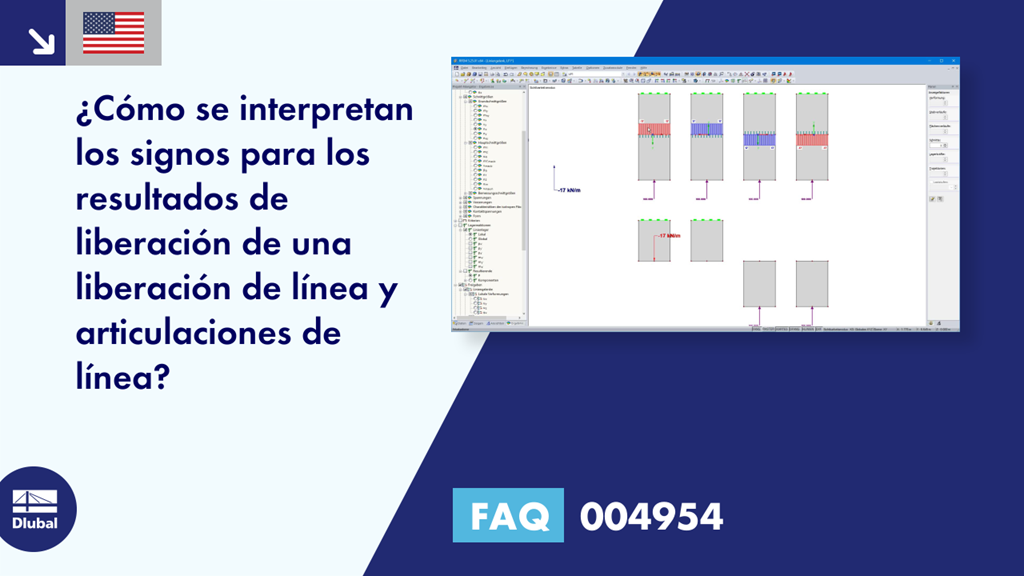

Para el ejemplo que se muestra en la Imagen 01, esto significa lo siguiente:
Ejemplos 1
El eje x de la línea corre hacia la derecha.
El eje z de la superficie está orientado hacia abajo ⇒ El eje y ' de la articulación lineal está orientado alejándose de la superficie original (= superficie sin articulación lineal). Dado que el valor se muestra con un signo negativo, la fuerza actúa en la dirección de la superficie original.
Ejemplo 2
El eje x de la línea corre hacia la izquierda.
El eje z de la superficie está orientado hacia abajo ⇒ El eje y ' de la articulación lineal está orientado hacia la superficie original (= superficie sin articulación lineal). Dado que el valor se muestra con un signo positivo, la fuerza actúa en la dirección de la superficie original.
Ejemplo 3
El eje x de la línea corre hacia la derecha.
El eje z de la superficie está orientado hacia abajo ⇒ El eje y ' de la articulación lineal está orientado hacia la superficie original (= superficie sin articulación lineal). Dado que el valor resultante se muestra con un signo positivo, la fuerza actúa en la dirección de la superficie original porque Actio = Reactio.
Ejemplos 1
El eje x de la línea corre hacia la izquierda.
El eje z de la superficie está orientado hacia abajo ⇒ El eje y ' de la articulación lineal está orientado alejándose de la superficie original (= superficie sin articulación lineal). Dado que el valor resultante se muestra con un signo negativo, la fuerza actúa en la dirección de la superficie original porque Actio = Reactio.
A diferencia de los disparadores de línea, el sistema de ejes no se puede mostrar para las bisagras de línea. Para el ejemplo que se muestra en la imagen, se recomienda no disponer la articulación de la línea en la superficie, en la que se va a relacionar el resultado, y orientar el eje x de la línea de tal manera que su eje y sea orientado en la dirección de la superficie deseada. Para esto, se aplica el sistema de coordenadas de la línea.
