Domanda:
Come vengono interpretati i segni per i risultati dello svincolo di uno svincolo lineare e i vincoli interni delle linee?
Risposta:
Un vincolo interno della linea non è altro che uno svincolo lineare in cui un oggetto viene rilasciato. Nel caso di uno svincolo lineare, una superficie è svincolata e, nel caso di un vincolo interno della linea, questo è definito sulla linea di una superficie. Pertanto, la superficie svincolata è la superficie su cui è stato definito il vincolo interno della linea.
Le forze agiscono sempre sulla superficie originale, cioè sulla superficie non svincolata. Nel caso di cerniere delle linee, ciò significa che le forze agiscono sulla superficie senza un vincolo interno della linea.
Ora, è necessario chiarire le convenzioni dei segni, cioè in quale direzione la forza agisce sulla superficie. Per questo, è necessario conoscere l'asse x locale delle linee e l'asse locale Z della superficie. Il sistema di coordinate del vincolo interno della linea deve essere inteso come segue:
L'asse x' punta in direzione dell'asse x locale della linea.
L'asse z' è la normale alla superficie su cui è stato definito il vincolo interno della linea.
L'asse y' è la tangente al piano della superficie e risulta dalla "regola della mano destra".

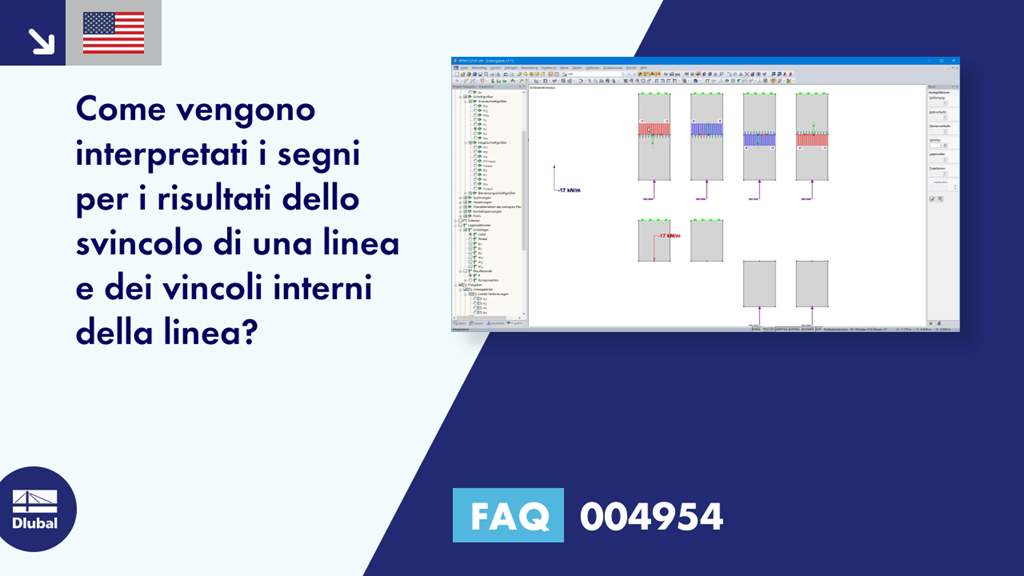

Per l'esempio mostrato nell'immagine 01, questo significa quanto segue:
Esempi 1
L'asse x della linea corre a destra.
L'asse z della superficie è orientato verso il basso ⇒ L'asse y ' del vincolo interno della linea è orientato lontano dalla superficie originale (= superficie senza vincolo interno della linea). Poiché il valore è visualizzato con un segno negativo, la forza agisce in direzione della superficie originale.
Esempio 2
L'asse x della linea corre a sinistra.
L'asse z della superficie è orientato verso il basso ⇒ L'asse y ' del vincolo interno della linea è orientato verso la superficie originale (= superficie senza vincolo interno della linea). Poiché il valore è visualizzato con un segno positivo, la forza agisce in direzione della superficie originale.
Esempio 3
L'asse x della linea corre a destra.
L'asse z della superficie è orientato verso il basso ⇒ L'asse y ' del vincolo interno della linea è orientato verso la superficie originale (= superficie senza vincolo interno della linea). Poiché il valore risultante è visualizzato con un segno positivo, la forza agisce in direzione della superficie originale perché Actio = Reactio.
Esempi 1
L'asse x della linea corre a sinistra.
L'asse z della superficie è orientato verso il basso ⇒ L'asse y ' del vincolo interno della linea è orientato lontano dalla superficie originale (= superficie senza vincolo interno della linea). Poiché il valore risultante è visualizzato con un segno negativo, la forza agisce in direzione della superficie originale perché Actio = Reactio.
In contrasto con gli svincoli lineari, il sistema di assi non può essere visualizzato per i cerniere delle linee. Per l'esempio mostrato nell'immagine, si consiglia di non disporre il vincolo interno della linea sulla superficie, su cui il risultato deve essere correlato, e di orientare l'asse x della linea in modo che il suo asse y sia orientato in direzione della superficie desiderata. Per questo, si applica il sistema di coordinate della linea.
