Pregunta:
¿Cómo puedo activar el cálculo con hormigón reforzado con fibras de acero en el complemento "Cálculo de hormigón" para RFEM 6?

Respuesta:
En RFEM 6 y el "Cálculo de hormigón", el cálculo del hormigón reforzado con fibras se puede llevar a cabo según DIN EN 1992-1-1 junto con la directriz DAfStB "Hormigón reforzado con fibras".

Para activar el cálculo de superficies o barras utilizando hormigón reforzado con fibras de acero, es suficiente asignar un material del tipo de material correspondiente a la superficie o barra.

Para hacer esto, cree un nuevo material del tipo de material "Hormigón reforzado con fibras".

► imagen | Pregunta frecuente 005388 | Selección del material "Hormigón reforzado con fibras" de la biblioteca https://www.dlubal.com/es/img/041405

El hormigón y el hormigón ligero se designan con la extensión "P1/P2", que significa Clase de rendimiento 1 y Clase de rendimiento 2.

► imagen | Pregunta frecuente 005388 | Propiedades de las fibras de acero https://www.dlubal.com/es/img/041407

Las clases de rendimiento L1 y L2 están preestablecidas con los valores 1.20 y 0.90 (ver figura 02).

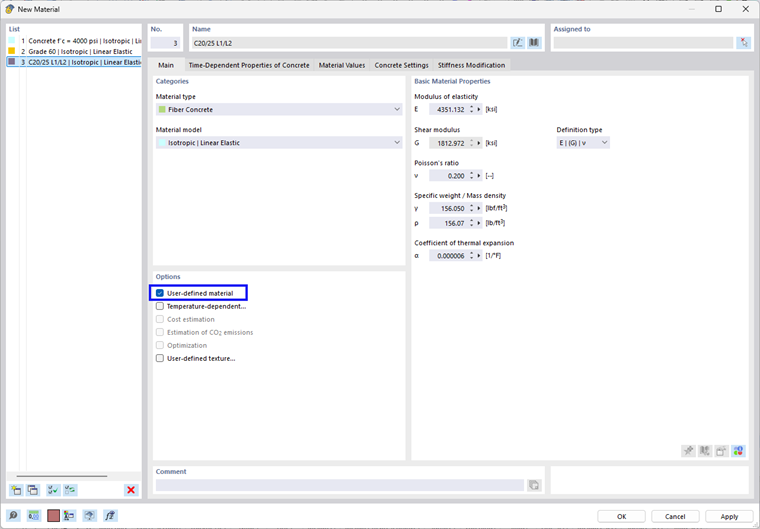

Para poder adaptar estas clases de rendimiento, puede activar un "material definido por el usuario" en la pestaña "Datos principales" del material en "Opciones".

► imagen | Pregunta frecuente 005388 | Activación del material definido por el usuario https://www.dlubal.com/es/img/042079

De esta forma, los cuadros de texto para L1 y L2 son accesibles para que pueda ajustar las clases de rendimiento.

Si el cálculo ahora se realiza con el material de tipo "Hormigón reforzado con fibras" en el complemento "Cálculo de hormigón", se ajustan las comprobaciones de diseño que se modifican o agregan en la directriz DAfStB para el cálculo del "hormigón reforzado con fibras". Puede ver esta modificación del cálculo en los "Detalles de cálculo" por medio de la referencia a la directriz del Comité Alemán para el Hormigón Armado (DAfStb).

► imagen | Pregunta frecuente 005388 | Propiedades de las fibras de acero https://www.dlubal.com/es/img/041407

Nota

Este tipo de cálculo requiere la especificación de "armadura normal" (armadura de barra para barras, armadura de superficie para una superficie), de lo contrario no se pueden calcular las superficies. Esto significa que solo puede agregar fibras de acero a componentes ya reforzados.

Para calcular una losa solo con hormigón reforzado con fibras (sin armadura pasiva), use el modelo de material "Daño 2D/3D".
