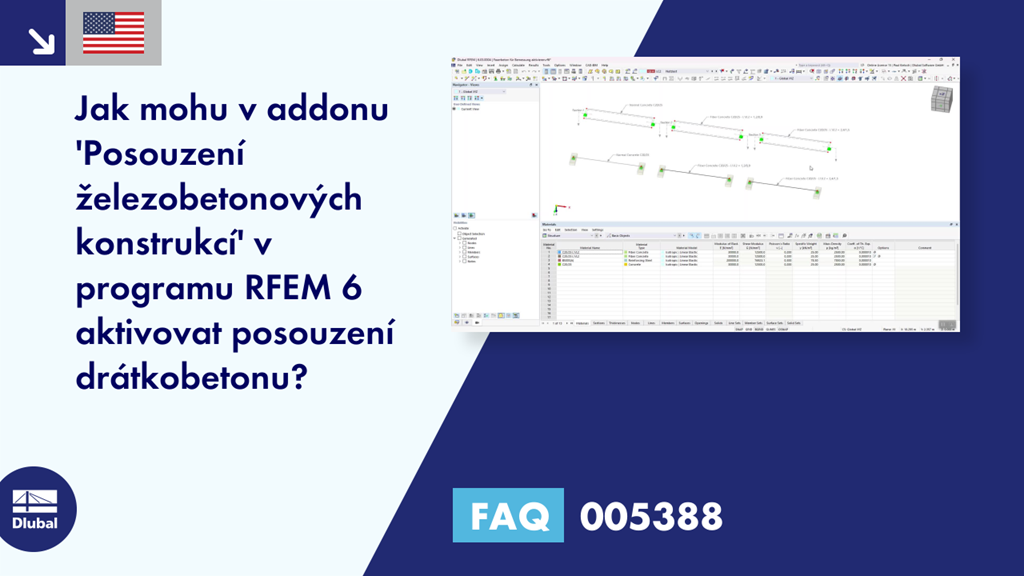

FAQ 005388 | Jak mohu v addonu Posouzení železobetonových konstrukcí v programu RFEM 6 aktivovat posouzení drátko...

Dotaz:
Jak mohu v addonu 'Posouzení železobetonových konstrukcí' v programu RFEM 6 aktivovat posouzení drátkobetonu?

Odpověď:
V programu RFEM 6 a addonu "Posouzení železobetonových konstrukcí" lze provést posouzení vláknobetonu podle DIN EN 1992-1-1 ve spojení se směrnicí DAfStB "Vláknobeton".

Pro posouzení plochy nebo prutu s použitím drátkobetonu stačí přiřadit ploše nebo prutu materiál odpovídajícího typu.

Za tímto účelem vytvořte nový materiál s typem materiálu "Vláknobeton".

► Obrázek | FAQ 005388 | Výběr materiálu 'Vláknobeton' z databáze https://www.dlubal.com/cs/img/041405

Zde budou beton a lehký beton označeny příponou 'L1/L2', což znamená 1. a 2. pevnostní třídu.

► Obrázek | FAQ 005388 | Vlastnosti ocelových vláken https://www.dlubal.com/cs/img/041407

Pevnostní třídy L1 a L2 jsou přednastaveny na hodnoty 1,20 a 0,90 (viz obrázek 2).

Aby bylo možné tyto pevnostní třídy upravit, můžete v záložce 'Základní údaje' v 'Možnostech' materiálu aktivovat 'Uživatelský materiál'.

► Obrázek | FAQ 005388 | Aktivace uživatelsky zadaného materiálu https://www.dlubal.com/cs/img/042079

Tím se zpřístupní vstupní pole pro L1 a L2, takže uživatel může pevnostní třídy upravit.

Pokud se nyní v addonu 'Posouzení železobetonových konstrukcí' použije materiál typu 'vláknobeton', posouzení, která jsou pro 'vláknobeton' ve směrnici DAfStB upravená nebo doplněná, se upraví. Tuto úpravu posudku můžete nalézt v 'Detailech posudku' s odkazem na směrnici DAfStB.

► Obrázek | FAQ 005388 | Vlastnosti ocelových vláken https://www.dlubal.com/cs/img/041407

Poznámka

Pro tento typ posouzení je nutné zadat "normální výztuž" (prutová výztuž pro prut, plošná výztuž pro plochu), jinak nelze plochy posoudit. To znamená, že pouze již vyztužené konstrukční prvky lze dodatečně opatřit ocelovými vlákny.

Pokud má být posuzovaná deska čistě z vláknobetonu (bez vložené výztuže), můžete to provést pomocí materiálového modelu 'Poškození 2D/3D'.
