Permite crear una rejilla de líneas en el sistema de coordenadas cartesiano, que se puede dimensionar opcionalmente y proporcionar con descripciones. Además, tiene la opción de crear rejillas esféricas o cilíndricas.

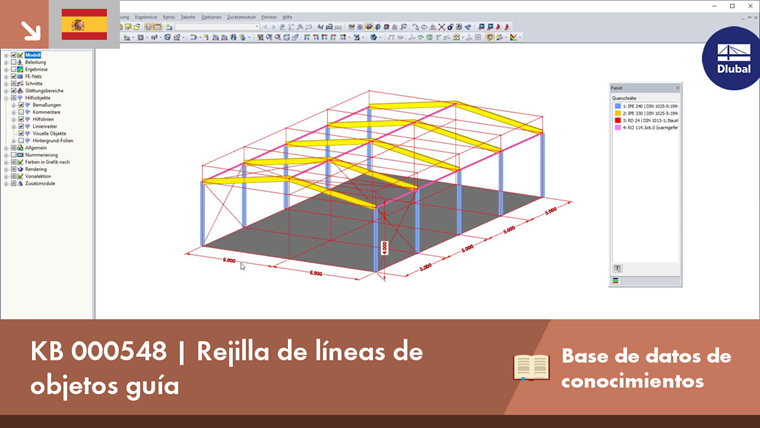

Objeto guía "Rejilla de líneas"

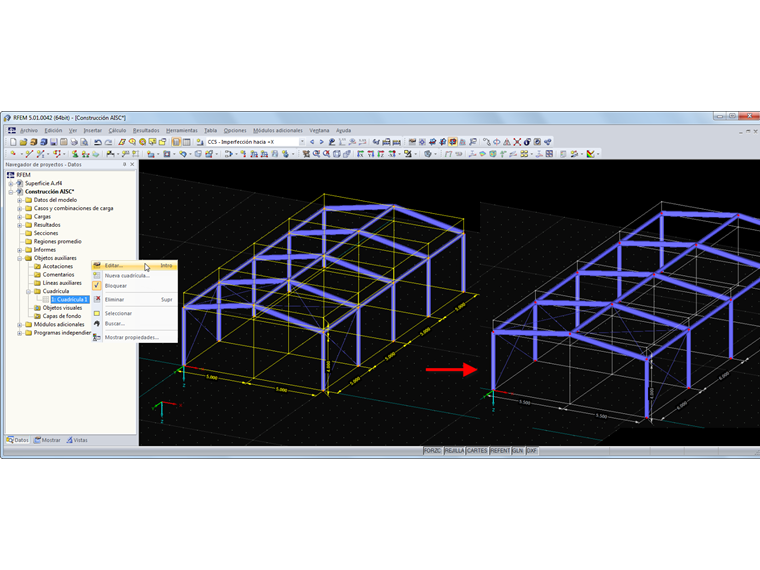

La nueva opción "Rejilla de líneas" es una característica que cambia rápidamente la geometría del modelo, que se puede encontrar en el "Navegador de proyectos - Datos" en "Objetos auxiliares".
