Damit ist die Erzeugung eines Linienrasters im kartesischen Koordinatensystem möglich, das sich schnell anpassen, optional beschriften und vermaßen lässt. Weiterhin besteht die Möglichkeit, kugelförmige oder zylindrische Raster zu erzeugen.

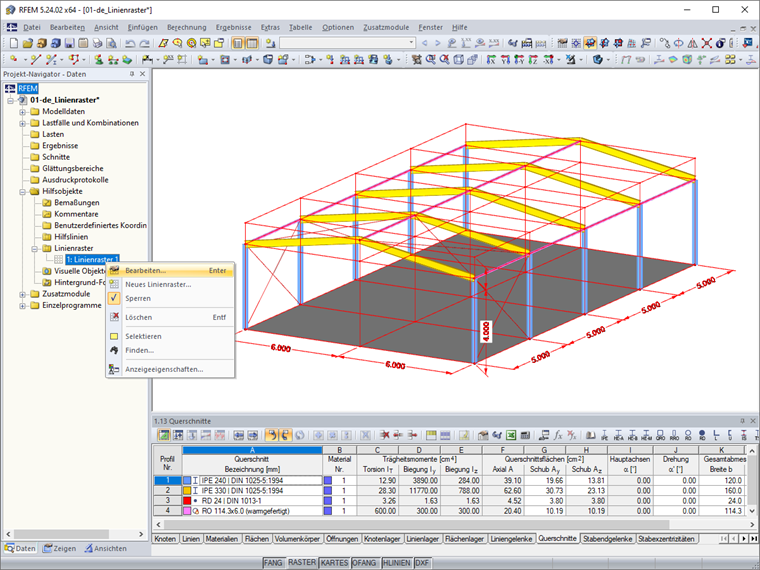

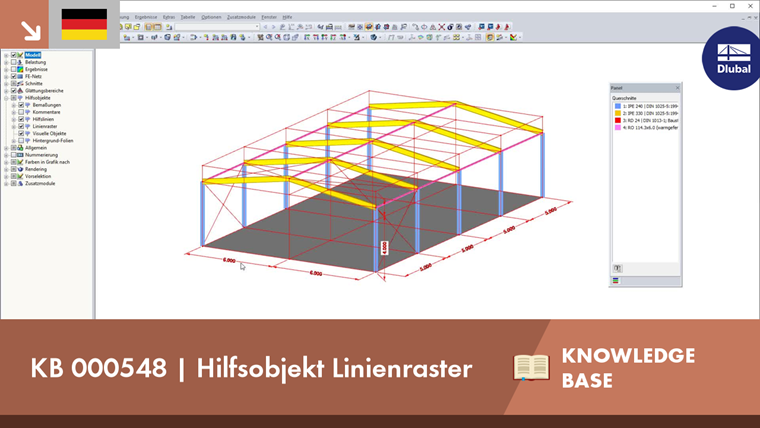

Hilfsobjekt "Linienraster"
Als schnelles Hilfsmittel zur Änderung der Struktur-Geometrie steht im "Projekt-Navigator - Daten" unter "Hilfsobjekte" die Option "Linienraster" zur Verfügung.
