Uso de barras de pandeo para modelos inestables

Wenn die Berechnung eines Stabmodells nach Theorie II. Ordnung mit einer Fehlermeldung endet, liegt die Ursache dieser Instabilität nicht selten an ausgefallenen Zugstäben: Sobald in einem Berechnungsschritt Druckkräfte in einem Zugstab auftreten, wird dieser Stab in den folgenden Iterationen nicht mehr berücksichtigt. Por lo tanto, el modelo se puede volver inestable.

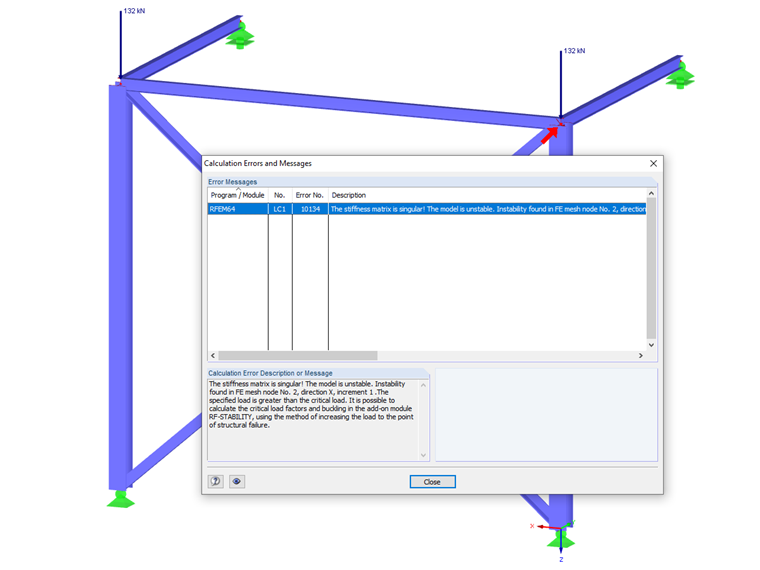

Mensaje de inestabilidad debido al fallo de la barra a tracción

Los arriostramientos que consisten en ángulos (secciones en L) pueden resistir incluso pequeños esfuerzos de compresión. Si estas barras no se definen como una "barra de tracción" sino como una "barra de pandeo", a menudo se pueden calcular modelos problemáticos.

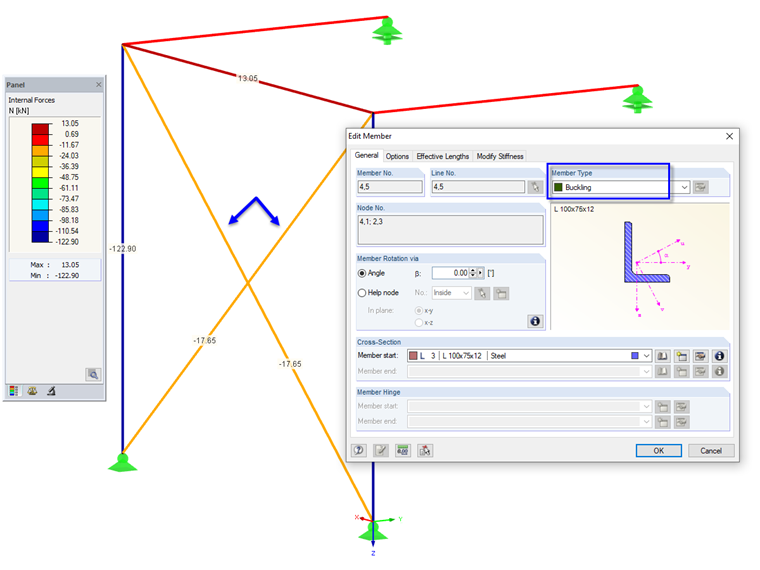

Resultado con pandeo de barras

Las barras de pandeo también son adecuadas para los modelos en elos que se excede la carga crítica de una viga. Después de escribir como una barra de pandeo, se continúa el cálculo sin esta barra, de modo que es posible un análisis exitoso, considerando los efectos de redistribución.
