Dlubal RFEM 5 & RSTAB 8 - Eviter les plantages lors du calcul dans RFEM 5 et RSTAB 8 en utilisant des barres

Trucs & Astuces

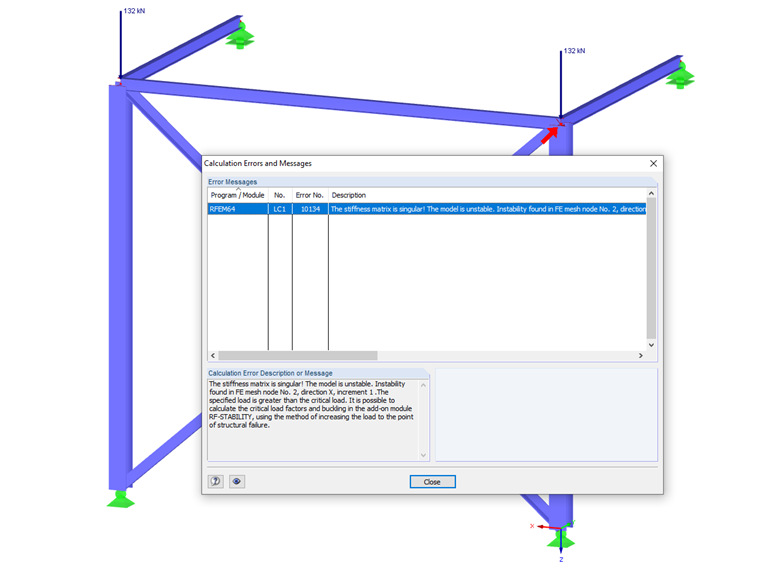

Lors des analyses selon la théorie du 2. ordre, il apparaît parfois des messages d’erreur qui sont dus à des instabilités causées par les échecs des barres tendues: lorsque des forces de compression se retrouvent lors d’une étape de calcul dans une barre tendue, cette dernière n'est plus considérée dans l'itération suivante. Ainsi, la structure peut devenir instable.

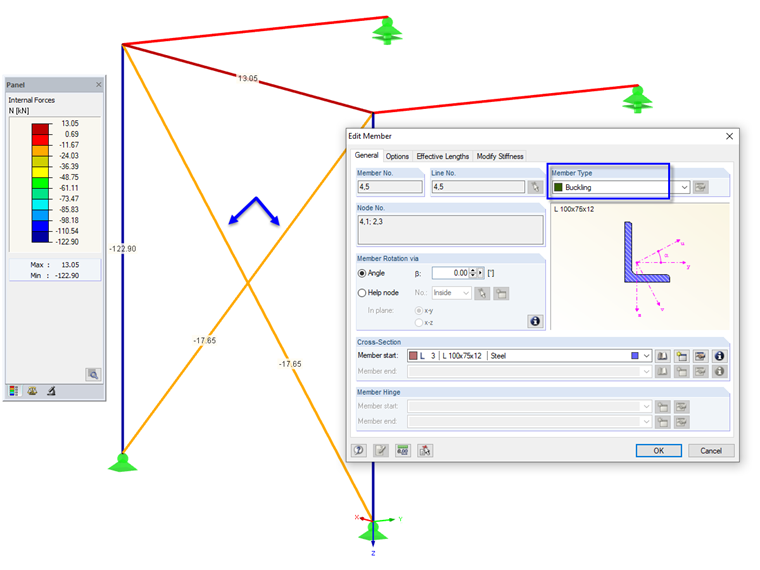

Les treillis en profilé L sont en mesure de supporter de petites forces de compression. Si ces barres ne sont pas définies comme type "Traction", mais plutôt "Flambement", le calcul de certaines structures problématiques peut être souvent effectué de cette manière (voir photo).
Les barres de flambement sont également appropriées pour les structures où la charge critique d'une poutre est dépassée. Après avoir défini comme type "Flambement", le calcul se poursuit sans cette barre, de sorte qu'une analyse à succès soit possible, en raison des effets de réarrangement.
