Berechnungsabbrüche durch den Einsatz von Knickstäben vermeiden

Tipps & Tricks

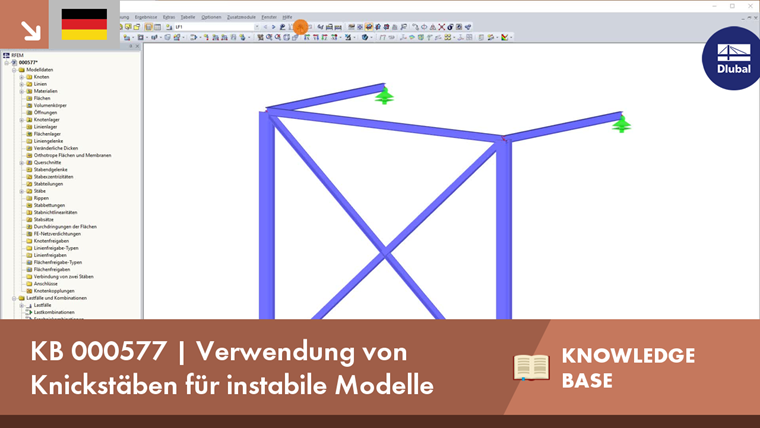

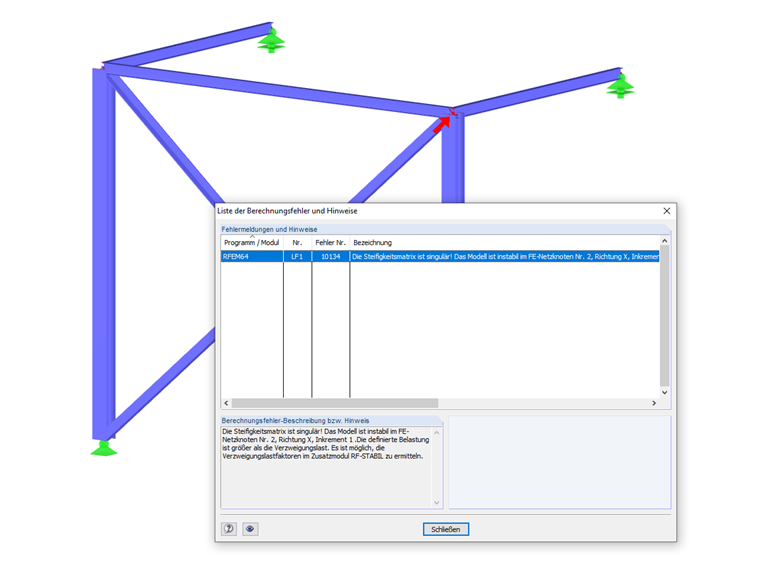

Bei Berechnungen nach Theorie II. Ordnung gibt es in RFEM und RSTAB mitunter Fehlermeldungen, die auf Instabilitäten wegen ausgefallener Zugstäbe zurückzuführen sind: Wenn in einem Berechnungsschritt Druckkräfte in einem Zugstab auftreten, wird dieser Stab im nächsten Iterationsschritt nicht mehr berücksichtigt. Dadurch kann das Modell instabil werden.

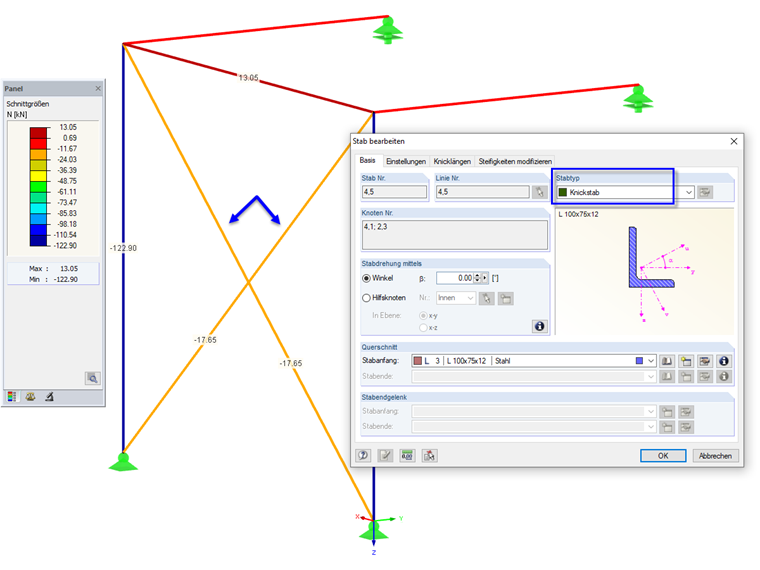

Verbände aus L-Profilen sind in der Lage, auch kleine Druckkräfte aufzunehmen. Werden diese Stäbe nicht als Stabtyp "Zugstab", sondern als "Knickstab" definiert, so können problematische Modelle oft berechnet werden (siehe Bild).

Knickstäbe eignen sich ferner für Modelle, bei denen die kritische Last eines Balkenstabs überschritten ist. Nach der Typisierung als Knickstab wird die Berechnung ohne diesen Stab fortgesetzt, sodass eine erfolgreiche Analyse aufgrund der Umlagerungseffekte möglich ist.
