Entrada de carga por separado para el diseño de estructuras o cimentaciones

Artículo técnico sobre el tema del análisis de estructuras usando Dlubal Software

  • Base de conocimientos

Artículo técnico

En RF-/FOUNDATION Pro, el cálculo de la cimentación requiere la definición de la carga correspondiente (casos de carga, combinaciones de carga o combinaciones de resultados) para diferentes situaciones de cálculo (Estructural, STR, Geotécnico, GEO, Levantamiento, UPL o Equilibrio estático, EQU).

De forma predeterminada, las cargas para los cálculos se introducen para las situaciones de cálculo (STR) y (GEO) en la ventana 1.4 Carga. Esto significa que se utilizan las mismas cargas para estos cálculos.

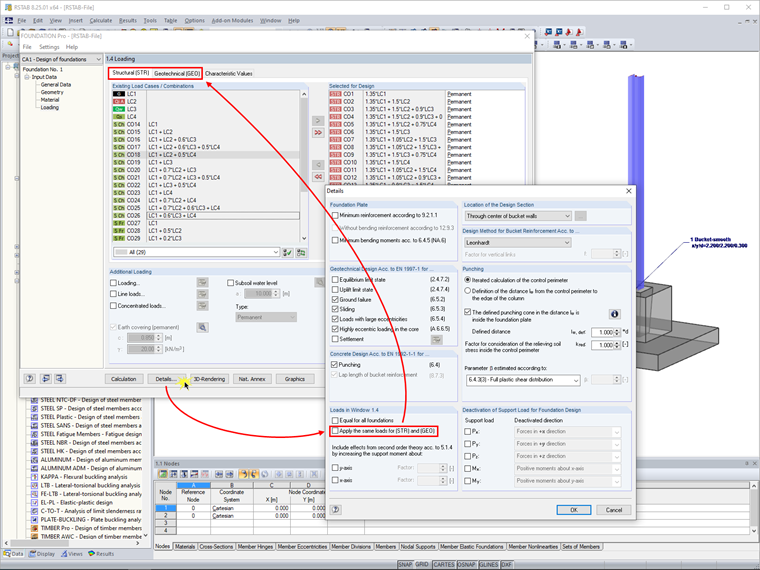

En RF-/FOUNDATION Pro, si es necesario, también puede cambiar esta configuración. Para hacer esto, desactive la casilla de verificación "Aplicar las mismas cargas para (STR) y (GEO)" en el cuadro de diálogo "Detalles". Por tanto, ajuste la ventana 1.4 Carga, para que pueda introducir la carga por separado para los cálculos de la estructura y la cimentación.

Autor

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Palabras clave

Cimentación Criterio 2 Fallo del terreno Cálculo de flexión Geotecnia STR GEO
