Oddzielne wprowadzenie obciążenia dla obliczeń konstrukcji lub fundamentu
Artykuł o tematyce technicznej
![[EN] KB 000946 | Oddzielne wprowadzenie obciążenia dla obliczeń konstrukcji lub fundamentów](/-/media/Images/netgenium/thumbnails/x/0/6/2/9/3062982/3062982.png?la=pl&mw=578&mlid=E124ABC2718342E4ACC9DA0C42592A7E&hash=5FA85ECB6E6AEBB3FA71100FEB7CC0BFBDFBF88A)
W RF-/FOUNDATION Pro projektowanie fundamentów wymaga zdefiniowania odpowiedniego obciążenia (przypadków obciążeń, kombinacji obciążeń lub kombinacji wyników) dla różnych sytuacji obliczeniowych (STR, GEO, UPL lub EQU).
Domyślnie obciążenia do obliczeń są wprowadzane dla sytuacji obliczeniowych (STR) i (GEO) w oknie 1.4 Obciążenie. Oznacza to, że w tych obliczeniach stosowane są takie same obciążenia.

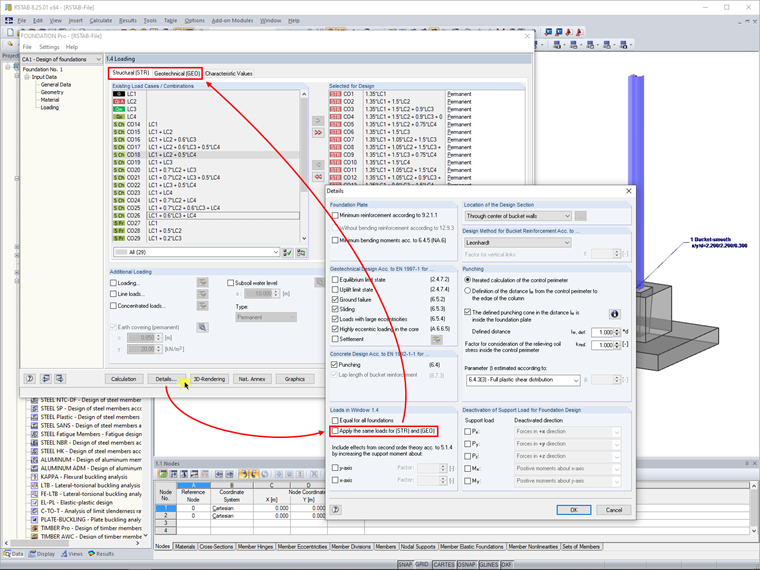

W RF-/FOUNDATION Pro można w razie potrzeby zmienić to ustawienie. W tym celu należy usunąć zaznaczenie pola wyboru „Zastosować takie same obciążenia dla (STR) i (GEO)” w oknie dialogowym „Szczegóły”. W ten sposób można dostosować okno 1.4 Obciążenie, aby można było wprowadzić obciążenie osobno dla obliczeń konstrukcji i fundamentu.
Autor
Dipl.-Ing. (FH) Paul Kieloch
Product Engineering & Customer Support
Jako wsparcie techniczne Pan Kieloch odpowiada na pytania klientów Dlubal Software i jest odpowiedzialny za opracowanie dodatkowych modułów do konstrukcji żelbetowych.
