La capa de fondo creada a partir de un dibujo arquitectónico se puede insertar en cualquier ubicación en RFEM. De esta manera, es posible incluir rápidamente aberturas adicionales o modificadas en techos y paredes, por ejemplo. Las capas de fondo se pueden gestionar en el navegador de proyectos. Además, puede usar varias capas de fondo y mostrar u ocultarlas individualmente.

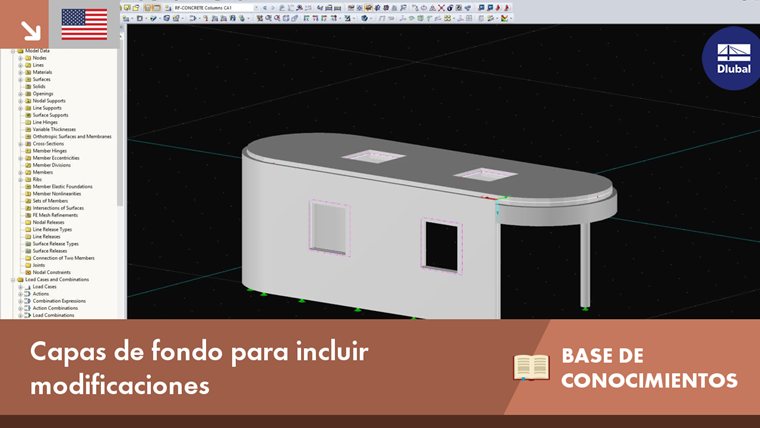

Capas de fondo para incluir modificaciones
Los cambios de planos, incluso en una fase avanzada de planificación, o las modificaciones de edificios existentes son parte de la rutina diaria de muchos ingenieros estructurales.
Autor
El Sr. Flori es el líder del equipo de soporte al cliente y proporciona soporte técnico para los clientes de Dlubal Software.
