Die Hintergrundfolie, erzeugt aus dem Architektenplan oder aus einem Tekturplan, kann in RFEM an jeder beliebigen Stelle eingefügt werden. Somit können zum Beispiel zusätzliche oder veränderte Öffnungen in Decken und Wänden schnell eingearbeitet werden. Hintergrundfolien werden im Projekt-Navigator - Daten verwaltet. Mehrere Hintergrundfolien sind möglich, diese können einzeln ein- und ausgeblendet werden.

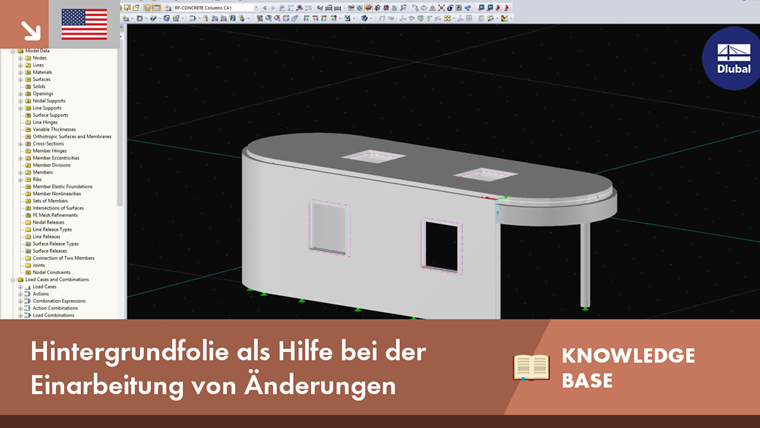

Hintergrundfolie als Hilfe bei der Einarbeitung von Änderungen
Änderungen in der Planung, auch bei weit fortgeschrittenem Planungsstand, oder die Änderung von bestehenden Gebäuden sind der Alltag vieler Tragwerksplaner.
Autor
Herr Flori leitet den Kundensupport und steht als Ansprechpartner für Anwenderanfragen zur Verfügung.
