Il layer di sottofondo creato da un disegno architettonico può essere inserito in qualsiasi posizione in RFEM. In questo modo, è possibile includere rapidamente aperture aggiuntive o modificate in soffitti e pareti, per esempio. I layer di sfondo possono essere gestiti nel Navigatore progetti. Inoltre, è possibile utilizzare diversi layer di sfondo e visualizzarli o nasconderli individualmente.

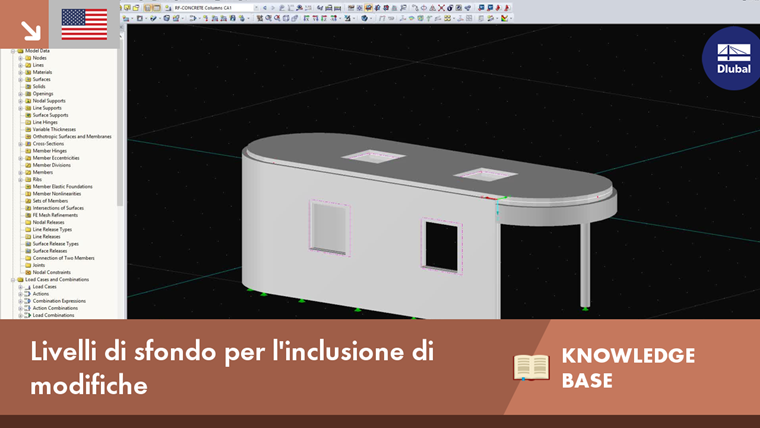

Livelli di sfondo per l'inclusione di modifiche
Le modifiche ai piani, anche in una fase avanzata della pianificazione, o le modifiche di edifici esistenti fanno parte della routine quotidiana di molti ingegneri strutturisti.
