V programu RFEM lze do libovolného místa vložit hladinu na pozadí vytvořenou z architektonického nebo z opravného plánu. Lze tak například rychle přidat další nebo upravené otvory ve stropech a stěnách. Hladiny na pozadí se ovládají pomocí navigátoru projektu Data. Je možno používat více hladin na pozadí, které lze jednotlivě zobrazovat nebo skrývat.

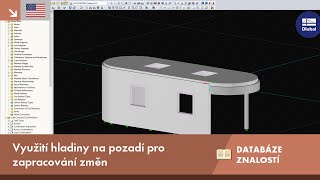

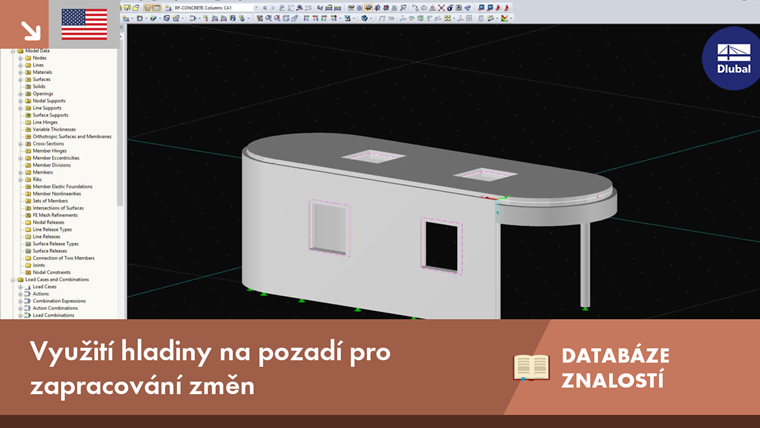

Využití hladiny na pozadí pro zapracování změn
Změny v plánech, i když je již fáze plánování velmi pokročilá, nebo změny stávajících budov jsou každodenní rutinou mnoha statiků.
