El trabajo en RF-/STEEL IS
Característica del producto
Los datos a introducir en RFEM/RSTAB concernientes al material, cargas y combinaciones de carga se debe introducir de acuerdo con el concepto de cálculo descrito en la normativa de India IS 800. La biblioteca de RFEM/RSTAB tiene preparada los materiales apropiados para la IS 800.
Además, RFEM/RSTAB permite una creación automática de las correspondientes combinaciones según IS 800. Asimismo, es posible también generar todas las combinaciones manualmente en RFEM/RSTAB. En RF-/STEEL IS, se necesita las barras y conjuntos de barras que se quieran calcular, junto con los casos de carga, combinaciones de cargas o de resultados.

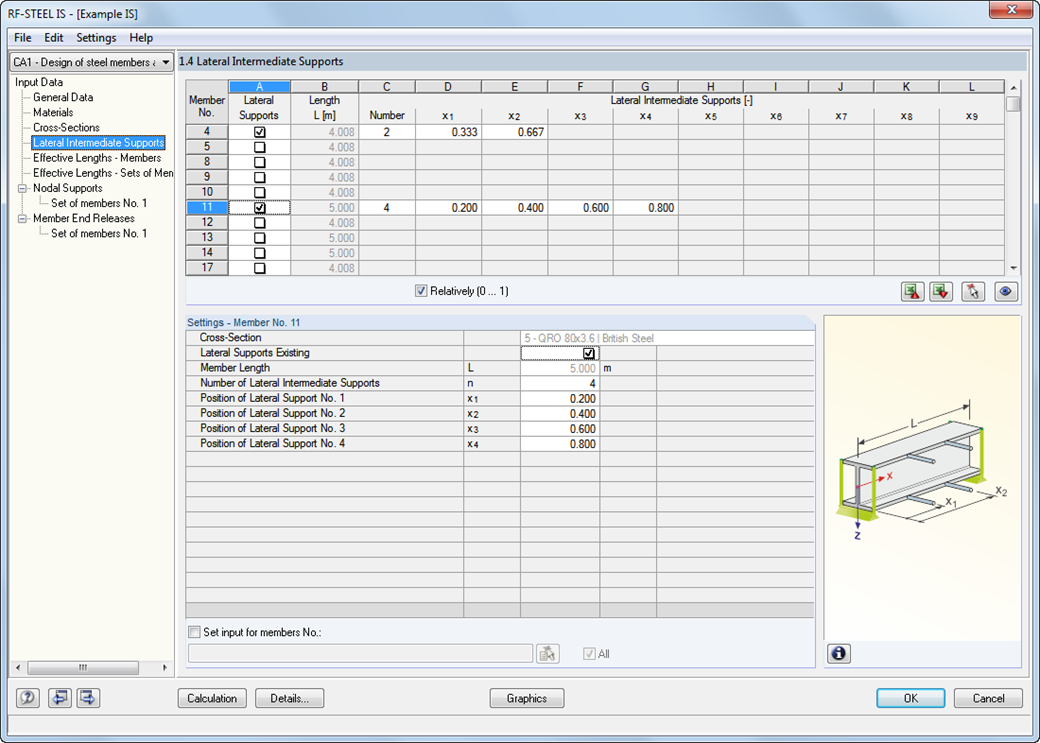

En las siguientes ventanas, es posible ajustar los parámetros para las coacciones laterales intermedias y las longitudes eficaces. En caso de que se utilicen las barras continuas, es posible definir condiciones de apoyo individuales y excentricidades para cada nudo intermedio de las barras individuales. En el fondo del programa, una herramienta especial de AEF determina las cargas críticas y momentos críticos que se requieren para el análisis de estabilidad.
