Arbeiten mit RF-/STAHL IS

Die Eingaben in RFEM/RSTAB bezüglich Material, Lasten und Kombinationen müssen dem Bemessungskonzept der IS 800 entsprechend eingegeben sein. In der RFEM/RSTAB-Materialbibliothek sind die passenden Materialien für IS 800 bereits enthalten.

RFEM/RSTAB ermöglicht eine automatische Erzeugung der passenden Kombinationen nach IS 800. Alle Kombinationen können aber auch manuell in RFEM/RSTAB erzeugt werden. Im Modul RF-/STAHL IS wählt man neben den zu bemessenden Stäben und Stabzügen zunächst die zu bemessenden Lastfälle, Last- und Ergebniskombinationen aus.

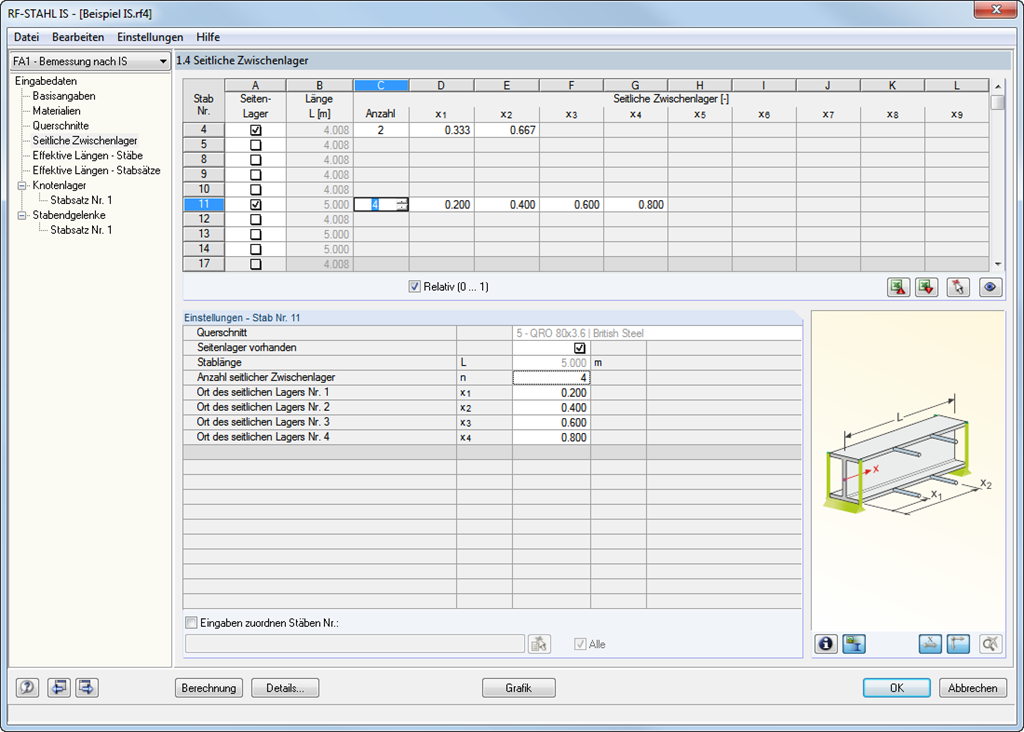

In den nächsten Schritten können die Voreinstellungen für seitliche Zwischenlager und Knicklängen angepasst werden. Bei der Verwendung von Stabzügen können an jedem Zwischenknoten der Einzelstäbe individuelle Lagerbedingungen und Exzentrizitäten definiert werden. Ein spezielles FEM-Tool bestimmt programmintern dann die kritischen Lasten und Momente, die für den Stabilitätsnachweis für diese Situationen benötigt werden.
