Praca z modułem RF-/STEEL IS

Dane dotyczące materiału, obciążeń i kombinacji obciążeń muszą zostać wprowadzone w programie RFEM/RSTAB zgodnie z założeniami obliczeniowymi podanymi w IS 800. Biblioteka programu RFEM/RSTAB zawiera już odpowiednie materiały dla IS 800.

RFEM/RSTAB automatycznie tworzy odpowiednie kombinacje obciążeń zgodne z indyjską normą. Wszystkie kombinacje można jednak utworzyć również ręcznie w programie RFEM/RSTAB. W module RF-/STEEL IS wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a następnie przypadki, grupy i kombinacje obciążeń.

W dalszych krokach można dostosować wstępnie zdefiniowane ustawienia dla bocznych podpór pośrednich i długości efektywnych. W przypadku prętów ciągłych można zdefiniować indywidualne warunki podparcia i mimośrody każdego węzła pośredniego pojedynczych prętów. Specjalne narzędzie dla analizy MES, które działa w tle, określa obciążenia krytyczne oraz momenty wymagane dla analizy stateczności.

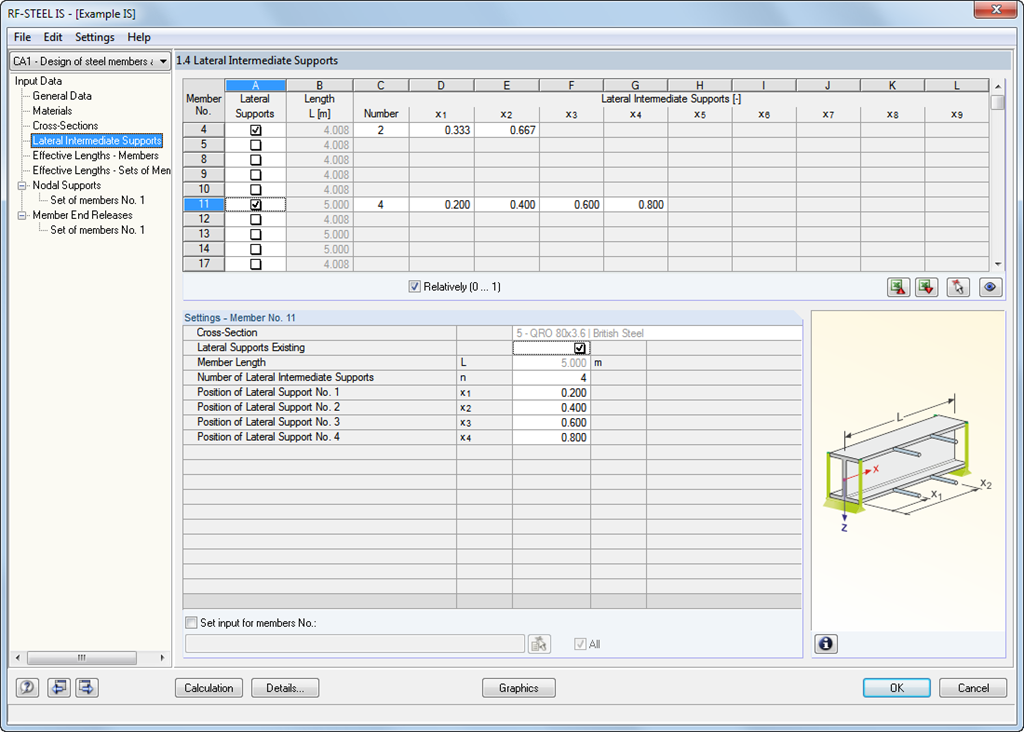

Seitliche Zwischenlager

Czy mają Państwo jakieś pytania?
