Práce s RF-/STEEL IS

Údaje o materiálu, zatíženích a kombinacích zatížení je třeba zadat v programu RFEM/RSTAB v souladu s koncepcí posouzení podle IS 800. Databáze materiálů v programu RFEM/RSTAB již obsahuje příslušné materiály pro IS 800.

Program RFEM/RSTAB umožňuje automaticky vytvořit odpovídající kombinace zatížení podle IS 800. Všechny kombinace lze také vytvořit ručně v programu RFEM/RSTAB. V přídavném modulu RF-/STEEL IS se nejprve vyberou pruty a sady prutů pro následné posouzení a poté zatěžovací stavy, kombinace zatížení a kombinace výsledků.

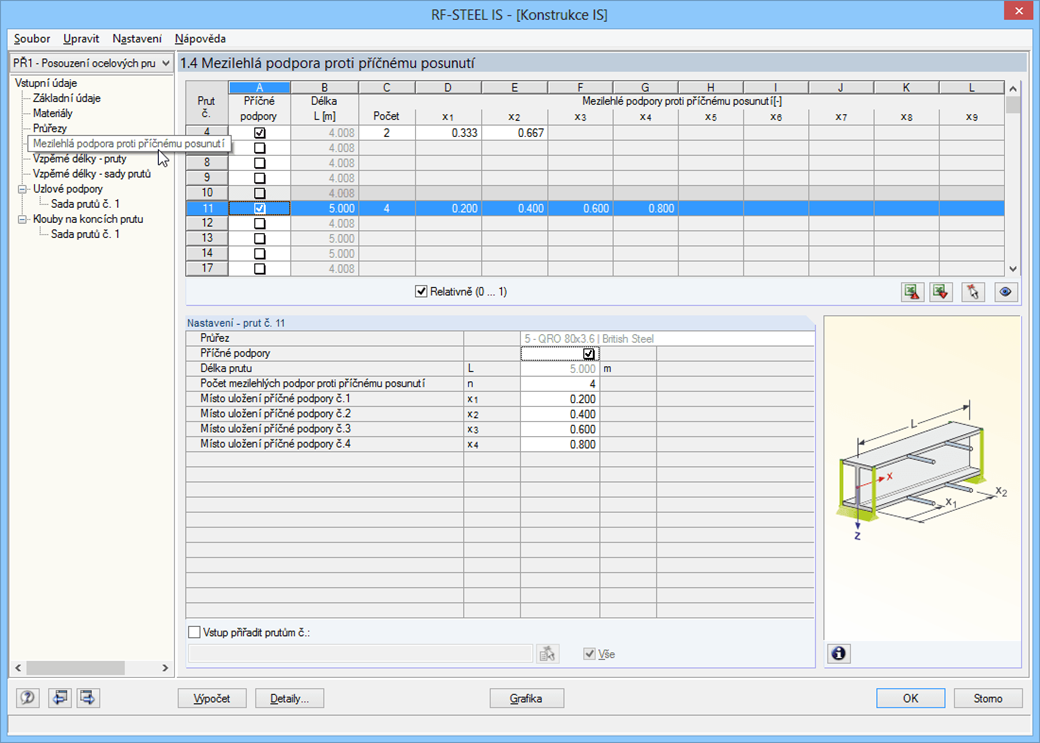

V dalších krocích je možné upravit původní nastavení pro mezilehlé podpory proti příčnému posunutí a vzpěrné délky. V případě použití sady prutů lze definovat individuální podporové podmínky a excentricity pro každý vnitřní uzel jednotlivých prutů. Speciální nástroj pro MKP analýzu, který běží na pozadí programu, určí kritická zatížení a momenty nezbytné pro stabilitní analýzu.

Seitliche Zwischenlager
