RF-/PLATE-BUCKLING | Entrada

Inicialmente, es necesario definir los datos del material, las dimensiones del panel y las condiciones de contorno (articulado, empotrado, sin apoyo, articulado elástico). Es posible transferir los datos desde RFEM/RSTAB. Luego, las tensiones de contorno se pueden definir para cada caso de carga manualmente o importar desde RFEM/RSTAB.

Los rigidizadores se modelan como elementos de superficie espacialmente eficaces que están conectados excéntricamente a la placa. Por lo tanto, no es necesario considerar las excentricidades del rigidizador por anchos eficaces. La flexión, cortante, deformación y rigidez de St. Venant de los rigidizadores, así como la rigidez de Bredt de los rigidizadores cerrados, se determinan automáticamente en un modelo en 3D.

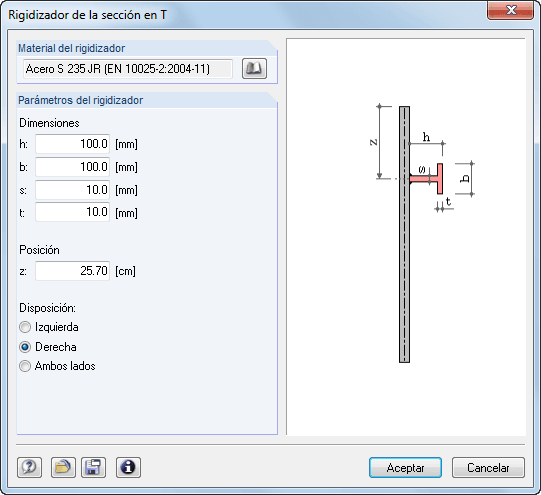

Eingabe einer T Beulsteife
Eingabe einer T Beulsteife
Eventos
2024-05-08
Online Training | English
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al cálculo de hormigón armado
2024-05-08
Modelado de secciones y\n análisis de tensiones en RSECTION 1
EN-ES | Bandera Seminario web
Modelado de secciones y análisis de tensiones en RSECTION 1
2024-05-14
Modelado de secciones de pared delgada en RSECTION 1
ES | Bandera Seminario web
Modelado de secciones de pared delgada en RSECTION
2024-05-15
Online Training | English
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al cálculo de acero
2024-05-16
Consideración de las fases de construcción en RFEM 6
EN-ES | Bandera Seminario web
Consideración de las fases de construcción en RFEM 6
2024-05-23
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal
EN-ES | Bandera Seminario web
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal | Mayo de 2024
2024-05-28
Cálculo de edificios por plantas en RFEM 6
ES | Bandera Seminario web
Cálculo de edificios por plantas en RFEM 6
2024-06-20
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal
EN-ES | Bandera Seminario web
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal | Junio de 2024
2024-10-16
Capacitación en línea | Inglés
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al cálculo de barras
2024-10-23
Capacitación en línea | Inglés
EN-ES | Bandera Formación en línea
RSECTION 1 | Estudiantes | Introducción a la resistencia de materiales
2024-10-30
Capacitación en línea | Inglés
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al método de los elementos finitos
2024-11-05 - 2024-11-07
Invitación al evento
ES-ES | Bandera Conferencia
Cumbre de Ingeniería Estructural de NCSEA
Vídeos
ES-ES | Bandera Base de datos de conocimientos
KB 000729 | Opciones para el cálculo de los coeficientes de reducción
Duración: 00:00:09 min
Pregunta frecuente 004956
ES-ES | Bandera Preguntas frecuentes (FAQ)
[ES] FAQ 004956 | ¿Por qué obtengo grandes diferencias para el cálculo de un pandeo con rigidización longitudinal ...
Duración: 00:00:38 min
P+F|004949
ES-ES | Bandera Preguntas frecuentes (FAQ)
[ES] FAQ 004949 | ¿Cómo se determina la rigidez al giro de un rigidizador al pandeo en PLATE-BUCKLING?
Duración: 00:00:47 min
FAQ|004330
ES-ES | Bandera Preguntas frecuentes (FAQ)
[ES] FAQ 004330 | Al iniciar PLATE-BUCKLING como un programa independiente o como un módulo adicional dentro de ...
Duración: 00:01:00 min
Seminario web | Fases de construcción en estructuras de membranas con RFEM 6
ES-ES | Bandera Evento
Seminario web | Fases de construcción en estructuras de membranas con RFEM 6
Duración: 01:02:19 min
ES-ES | Bandera Evento
Seminario web | Diseño de conexiones de acero según AISC 360-22 en RFEM 6
Duración: 01:02:00 min
ES-ES | Bandera Evento
Seminario web | Cálculo de barras de acero según AISC 360/341-22 en RFEM 6
Duración: 01:01:43 min
ES-ES | Bandera Evento
Seminario web | Uniones con secciones huecas circulares en RFEM 6
Duración: 00:00:00 min
ES-ES | Bandera Evento
Seminario web | RWIND 2 - Cálculo de cargas de viento con CFD Simulation
Duración: 00:00:00 min
Modelos para descargar
Modelo 004864 | Conexión de estructura de acero | AISC 360-22
201x
25x
Conexión de estructura de acero | AISC 360-22
Modelo 004859 | Estructura de acero | AISC 360/341-22
297x
46x
Estructura de acero | AISC 360/341-22
Deformaciones de la base de la columna
3287x
234x
Base de la columna de la estructura de acero
Modelo 004852 | Puente peatonal y ciclista en Eichsütt, Alemania
309x
Puente peatonal y ciclista en Eichsütt, Alemania
Modelo 004848 | Estructura de acero
340x
39x
Estructura de acero
Modelo 004827 | Estanterías de gran altura, China
405x
Estanterías de gran altura, China
Modelo 004787 | Conexión de acero
507x
56x
Conexión de acero
Modelo 004778 | Viga de elevación tipo H
345x
35x
Viga de izado tipo H
Silo de acero con cargas de viento | ASCE 7
325x
40x
Silo de acero con cargas de viento | ASCE 7
Artículos de la base de datos de conocimientos
Option "Verschiedene Beulkurven"
In FE-BEUL 8 gibt es in den Detaileinstellungen zwei Optionen, die für die Berechnung der Abminderungsfaktoren des Beulens herangezogen werden können.
FE-Modell eines längsversteiften Beulfeldes
El análisis de pandeo según el método del ancho eficaz o del método de las tensiones reducidas se basa en la determinación de la carga crítica del sistema, en adelante llamado LBA ("linear buckling analysis" o análisis de pandeo lineal). Este artículo explica el cálculo analítico del factor de carga crítica, así como la utilización del método de elementos finitos (MEF).
Pandeo local
El análisis de pandeo de placas con rigidizadores es una tarea especial para los ingenieros. DIN EN 1993-1-5 stellt für diese Herausforderung drei Berechnungsverfahren zur Verfügung:Methode der wirksamen Querschnitte, [1], Kap. 4-7Methode der reduzierten Spannungen, [1], Kap. 10Berechnungen mit der Finite-Element-Methode (FEM), [1], Anhang C
KB 001875 | Cálculo de barras de pórticos resistentes a momentos en AISC 341-22 en RFEM 6
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
Capturas de pantalla
Eingabe einer T Beulsteife
Eingabe einer T Beulsteife
Diseño según el anexo nacional alemán
Diseño según el anexo nacional alemán
Diseño según el anexo nacional de Austria
Diseño según el anexo nacional de Austria
Skizze von Beulfeldern gemäß ECCS Design of Plated Structures, Fig 2.77
Skizze von Beulfeldern gemäß ECCS Design of Plated Structures, Fig 2.77
Option "Allgemeine Beulkurve"
Option "Allgemeine Beulkurve"
Option "Verschiedene Beulkurven"
Option "Verschiedene Beulkurven"
Kritischen Lastfaktor analytisch berechnen oder aus FEM-Berechnung verwenden
Kritischen Lastfaktor analytisch berechnen oder aus FEM-Berechnung verwenden
Ergebnisse der Eigenformen
Ergebnisse der Eigenformen
FE-Modell eines längsversteiften Beulfeldes
FE-Modell eines längsversteiften Beulfeldes
Características de los productos
Maske 1.3 Belastung
  • Para el dimensionamiento según el Eurocódigo 3 están disponibles los siguientes Anejos Nacionales (AN):
    • DK | Bandera DIN EN 1993-1-5/NA:2010-12 (Alemania)
    • Bandera de finlandia SFS EN 1993-1-5/NA:2006 (Finlandia)
    • Bandera de bélgica NBN EN 1993-1-5/NA:2011-03 (Bélgica)
    • Bandera de italia UNI EN 1993-1-5/NA:2011-02 (Italia)
    • Bandera de los países bajos NEN EN 1993-1-5/NA:2011-04 (Países Bajos)
    • Bandera de noruega NS EN 1993-1-5/NA:2009-06 (Noruega)
    • CS | Bandera CSN EN 1993-1-5/NA:2008-07 (República Checa)
    • Bandera de chipre CYS EN 1993-1-5/NA:2009-03 (Chipre)
  • Además de los Anejos Nacionales enumerados anteriormente, también puede definir un AN específico, aplicando valores límite y parámetros definidos por el usuario.
  • Importación de todos los esfuerzos internos relevantes desde RFEM/RSTAB seleccionando números de barras y paneles de pandeo con determinación de las tensiones de contorno determinantes
  • Resumen de tensiones en casos de carga con determinación de la carga determinante
  • Es posible utilizar diferentes materiales para el rigidizador y la placa
  • Importación de rigidizadores desde una amplia biblioteca (placa plana y con bulbo, angular, sección en T, en U y chapa trapezoidal)
  • Determinación de las anchuras eficaces según EN 1993-1-5 (tabla 4.1 o 4.2) o DIN 18800, parte 3, ec. (4)
  • Cálculo opcional de las tensiones críticas de pandeo según las fórmulas analíticas de los anexos A.1, A.2 y A.3 del EC 3, o mediante el cálculo por el MEF
  • Cálculos (tensión, deformación, pandeo torsional) de rigidizadores longitudinales y transversales
  • Consideración opcional de los efectos de pandeo según DIN 18800, parte 3, ec. (13)
  • Representación fotorrealista (renderizado en 3D) del panel de pandeo, incluidos los rigidizadores, las condiciones de tensión y los modos de pandeo con animación
  • Documentación de todos los datos de entrada y resultados en un informe verificable
Detaileinstellungen

Los cálculos se realizan paso a paso mediante el cálculo de los valores propios de los valores ideales de pandeo para los estados de tensión individuales, así como el valor de pandeo para el efecto simultáneo de todos los componentes de la tensión.

El análisis de pandeo se basa en el método de tensiones reducidas, comparando las tensiones actuantes con una condición de tensión límite reducida de la condición de fluencia de von Mises para cada panel de pandeo. El cálculo se basa en una relación de esbeltez global única determinada por todo el campo de tensiones. Por lo tanto, se omite el cálculo de carga simple y la combinación posterior utilizando el criterio de interacción.

Para determinar el comportamiento de pandeo de la placa, que es similar al comportamiento de una barra de pandeo, el módulo calcula los valores propios de los valores de pandeo ideales del panel utilizando los bordes longitudinales asumidos libremente. Luego, las relaciones de esbeltez y los coeficientes de reducción según EN 1993-1-5, cap. 4 o el anexo B o DIN 18800, parte 3, tabla 1. A continuación, se realiza el cálculo según EN 1993-1-5, capítulo. 10 o DIN 18800, parte 3, ec. (9), (10) o (14).

El panel de pandeo se discretiza en elementos cuadriláteros finitos o, si es necesario, elementos triangulares. Cada nudo de elemento tiene seis grados de libertad.

El componente de flexión de un elemento triangular se basa en el elemento LYNN-DHILLON (2nd Conf. Matriz met. JAPÓN – Estados Unidos, Tokio) según la teoría de flexión de Mindlin. Sin embargo, el componente de la membrana se basa en el elemento BERGAN-FELIPPA. Los elementos cuadriláteros constan de cuatro elementos triangulares, mientras que se elimina el nudo interior.

Eingabe einer T Beulsteife

Inicialmente, es necesario definir los datos del material, las dimensiones del panel y las condiciones de contorno (articulado, empotrado, sin apoyo, articulado elástico). Es posible transferir los datos desde RFEM/RSTAB. Luego, las tensiones de contorno se pueden definir para cada caso de carga manualmente o importar desde RFEM/RSTAB.

Los rigidizadores se modelan como elementos de superficie espacialmente eficaces que están conectados excéntricamente a la placa. Por lo tanto, no es necesario considerar las excentricidades del rigidizador por anchos eficaces. La flexión, cortante, deformación y rigidez de St. Venant de los rigidizadores, así como la rigidez de Bredt de los rigidizadores cerrados, se determinan automáticamente en un modelo en 3D.

Grafische Darstellung der Beulfigur

Los resultados se muestran con referencias a EN 1993-1-5 o DIN 18800. Además, RF-/PLATE-BUCKLING muestra los resultados del cálculo por separado para la acción de una sola carga de borde, así como para el efecto simultáneo de todas las cargas de borde.

En el caso de varios casos de carga, el caso de carga determinante se muestra por separado. Por lo tanto, no es necesaria una comparación de los datos de cálculo que requiere mucho tiempo.

La ventana 2.5 enumera los factores de carga crítica de pandeo de todos los casos de carga y los modos de pandeo respectivos.

Puede visualizar los modos de pandeo y las cargas del panel de pandeo en la ventana gráfica. Esto facilita una visión general rápida de los modos y cargas de pandeo. Usando la opción de animación, puede representar claramente el comportamiento de pandeo de las placas rigidizadas.

Finalmente, es posible exportar todas las tablas a MS Excel o en un archivo CSV.
