RF-/PLATE-BUCKLING | Údaje

Nejprve je třeba zadat údaje o materiálu, rozměry pole boulení a okrajové podmínky (kloub, vetknutí, volně, kloub - elastické). Údaje lze také převzít z programu RFEM/RSTAB. Okrajová napětí pak můžeme pro každý zatěžovací stav zadat ručně nebo ho převzít z hlavního programu RFEM/RSTAB.

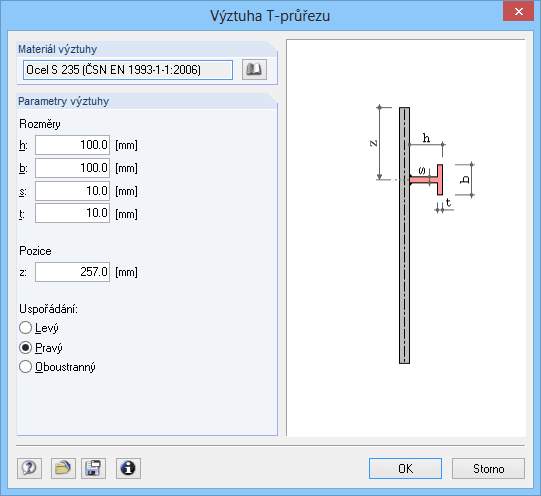

Výztuhy jsou modelovány jako trojrozměrné plošné prvky, které jsou excentricky připojeny k desce. Proto není nutné zohledňovat excentricity výztuh pomocí účinných šířek. Ohybová, smyková, deformační a St. Venantova tuhost výztuh a také Bredtova tuhost uzavřených výztuh se stanoví automaticky v 3D modelu.

Eingabe einer T Beulsteife

Máte nějaké otázky?

Události

30.4.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení dřevěných konstrukcí

2.5.2024

Fáze výstavby membránových konstrukcí v programu RFEM 6

Webinář

Fáze výstavby membránových konstrukcí v programu RFEM 6

8.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení železobetonových konstrukcí

8.5.2024

$Modelování průřezu a \n analýza napětí v RSECTION 1$

Webinář

Modelování průřezu a analýza napětí v RSECTION 1

15.5.2024

Online školení

RFEM 6 | Studenti | Úvod do posouzení ocelových konstrukcí

15.5.2024

Online školení

RFEM 6 | Bezplatné základní školení

16.5.2024

Zohlednění fází výstavby v programu RFEM 6

Webinář

Zohlednění fází výstavby v programu RFEM 6

21.5.2024

Konference

Ocelové konstrukce

22.5.2024 - 24.5.2024

Konference

47. aktív pracovníkov odboru oceľových konštrukcií

23.5.2024

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal

Webinář

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Květen 2024

20.6.2024

Webinář

Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal | Červen 2024

16.10.2024

Online školení

RFEM 6 | Studenti | Úvod do statiky prutů

Videa

Databáze znalostí

KB 000729 | Možnosti výpočtu redukčních součinitelů

Délka: 00:00:09 min

FAQ

[EN] FAQ 004956 | Proč při navrhování podélně vyztuženého panelu dostávám velké rozdíly při porovnání podle německé a rakouské národní přílohy?

Délka: 00:00:38 min

FAQ

[EN] FAQ 004949 | Jak se v programu PLATE-BUCKLING stanoví rotační tuhost výztuhy?

Délka: 00:00:47 min

FAQ

FAQ 004330 | Při spuštění programu PLATE-BUCKLING jako samostatného programu nebo jako přídavného modulu v ...

Délka: 00:01:00 min

Akce

Webinář | Posouzení ocelových prutů podle AISC 360/341-22 v programu RFEM 6

Délka: 01:01:43 min

Akce

Online školení | Bezplatné online základní školení programu RFEM 6

Délka: 00:00:00 min

Akce

Webinář | Spoje s kruhovými dutými profily v programu RFEM 6

Délka: 00:00:00 min

Akce

Analýza buzeného kmitání v addonu Časová analýza v programu RFEM 6

Délka: 00:00:00 min

Akce

Webinář | RWIND 2 - Výpočet zatížení větrem pomocí CFD simulace

Délka: 00:00:00 min

Seznam videí

Modely ke stažení

Model 004859 | Ocelová konstrukce | AISC 360/341-22

229x

33x

Ocelová konstrukce | AISC 360/341-22

3212x

214x

Patka sloupu ocelové konstrukce

255x

Most pro pěší a cyklisty, Eichstätt, Německo

299x

34x

Ocelová konstrukce

359x

Vysoké regály, Čína

474x

53x

Ocelový spoj

295x

30x

Zvedací nosník typu H

Ocelové silo se zatížením větrem | ASCE 7

287x

35x

Ocelové silo se zatížením větrem | ASCE 7

Model 004746 | Venkovní střešní konstrukce jeviště

241x

37x

Venkovní střešní konstrukce jeviště

Články z databáze znalostí

V programu PLATE-BUCKLING 8 jsou v nastavení detailů k dispozici dvě možnosti, které umožňují vypočítat redukční součinitele boulení.

Přečíst si více

FE-Modell eines längsversteiften Beulfeldes

Základ pro posouzení konstrukcí na boulení metodou účinných šířek, resp. metodou redukovaných napětí představuje výpočet kritického zatížení konstrukce, dále již jen LAB (lineární analýza boulení). V našem příspěvku popíšeme analytický výpočet součinitele kritického zatížení a využití metody konečných prvků (MKP).

Přečíst si více

Posouzení boulení desek s výztuhami je speciálním úkolem pro inženýry. DIN EN 1993-1-5 stellt für diese Herausforderung drei Berechnungsverfahren zur Verfügung:Methode der wirksamen Querschnitte, [1], Kap. 4-7Methode der reduzierten Spannungen, [1], Kap. 10Berechnungen mit der Finite-Element-Methode (FEM), [1], Anhang C

Přečíst si více

KB 001875 | Posouzení momentových rámových prutů podle AISC 341-22 v programu RFEM 6

V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.

Přečíst si více

Funkce programů

Pro posouzení podle Eurokódu 3 jsou k dispozici následující národní přílohy (NP):
- DIN EN 1993-1-5/NA:2010-12 (Německo)
- SFS EN 1993-1-5/NA:2006 (Finsko)
- NBN EN 1993-1-5/NA:2011-03 (Belgie)
- UNI EN 1993-1-5/NA:2011-02 (Itálie)
- NEN EN 1993-1-5/NA:2011-04 (Nizozemsko)
- NS EN 1993-1-5/NA:2009-06 (Norsko)
- ČSN EN 1993-1-5/NA:2008-07 (Česká republika)
- CYS EN 1993-1-5/NA:2009-03 (Kypr)
Kromě výše uvedených národních příloh lze definovat uživatelské národní přílohy s vlastními mezními hodnotami a parametry.
Import všech relevantních vnitřních sil z programu RFEM/RSTAB výběrem čísel prutů a polí boulení se stanovením rozhodujících okrajových napětí
Přehled napětí v různých zatěžovacích stavech a stanovení rozhodujícího zatížení
Možnost nastavení různých materiálů pro výztuhu a desku
Převzetí výztuh z rozsáhlé databáze (plochá ocel a hlavičková plochá ocel, úhelníky, T- a C-výztuhy, trapézový plech)
Stanovení účinných šířek podle EN 1993-1-5 (tabulka 4.1 nebo 4.2) nebo DIN 18800, část 3, rovnice (4)
Volitelný výpočet lokálních kritických napětí při boulení pomocí analytických vzorců z příloh A.1, A.2, A.3 Eurokódu 3 nebo pomocí MKP výpočtu
Posouzení podélných a příčných výztuh (napětí, deformace, vzpěr zkroucením)
Volitelné zohlednění účinků vzpěru podle DIN 18800, část 3, rovnice (13)
Fotorealistické zobrazení (3D renderování) pole boulení včetně výztuh, napěťových stavů a tvarů boulení včetně animace
Dokumentace všech vstupních dat a výsledků v ověřitelném tiskovém protokolu

Přečíst si více

Posouzení se provádí krok za krokem tak, že se vypočítají vlastní čísla ideálních hodnot boulení pro jednotlivé stavy napětí a hodnoty boulení pro současné působení všech složek napětí.

Posouzení boulení je založeno na metodě redukovaných napětí, kdy se působící napětí porovnávají s mezní napěťovou podmínkou redukovanou z podmínky kluzu podle von Misese pro každé pole boulení. Při posouzení se vychází z jediné globální poměrné štíhlosti, která se určí na základě celého napěťového pole. Proto odpadá posouzení osamělého zatížení a následné sloučení pomocí interakčního kritéria.

Pro určení chování při boulení, které je podobné jako chování prutu při vzpěru, se vypočítají vlastní čísla ideálních hodnot pole boulení s libovolně uspořádanými podélnými okraji pole. Poté se stanoví štíhlostní poměry a redukční součinitele podle EN 1993-1-5, kap. 4 nebo přílohy B nebo DIN 18800, část 3, tabulka 1. Posouzení se pak provádí podle EN 1993-1-5, Kapitola. 10 nebo DIN 18800, část 3, rovnice (9), (10) nebo (14).

Pole boulení se diskretizuje do konečných čtyřúhelníkových, případně trojúhelníkových prvků. Každý uzel prvku má šest stupňů volnosti.

Ohybová složka trojúhelníkového prvku je založena na LYNN-DHILLONOVĚ prvku (Druhá konf. k maticové metodě, JAPONSKO - USA, Tokio) podle Mindlinovy teorie ohybu. Membránová složka je však založena na BERGAN-FELIPPOVĚ prvku. Čtyřúhelníkové prvky se skládají ze čtyř trojúhelníkových prvků a vnitřní uzel je odstraněn.

Přečíst si více

Přečíst si více

Výsledky se zobrazí s odkazem na normu EN 1993-1-5 nebo DIN 18800. Modul RF-/PLATE-BUCKLING navíc zobrazí výsledky výpočtu zvlášť pro případ působení jediného zatížení na okraji a pro zatížení všech okrajů současně.

V případě posouzení několika zatěžovacích stavů se zobrazí rozhodující zatěžovací stav zvlášť. Odpadá tak časově náročné porovnávání dat výpočtu.

Tabulka 2.5 zahrnuje součinitele kritického vzpěrného zatížení pro všechny zatěžovací stavy a příslušné tvary boulení.

Všechny tvary boulení a zatížení pole boulení lze zobrazit v grafice. To usnadňuje kontrolu tvarů boulení a údajů o zatíženích. Volbou animace lze přehledně znázornit chování výztužených desek při vzpěru.

Všechny tabulky výsledků lze exportovat do MS Excel nebo jako CSV soubor.

Přečíst si více
