RF-/PLATE-BUCKLING | Wprowadzanie danych

Na początku należy zdefiniować dane materiałowe, wymiary panelu i warunki brzegowe (przegub, wbudowany, samonośny, przegub-sprężysty). Istnieje możliwość przenoszenia danych z programu RFEM/RSTAB. Następnie naprężenia graniczne można zdefiniować ręcznie dla każdego przypadku obciążenia lub zaimportować z programu RFEM/RSTAB.

Usztywnienia są modelowane jako przestrzennie efektywne elementy powierzchniowe, które są mimośrodowo połączone z płytą. Z tego względu nie ma konieczności uwzględniania mimośrodów usztywnień na podstawie szerokości efektywnych. Zginanie, ścinanie, odkształcenie i sztywność St. Venanta usztywnień oraz sztywność Bredta zamkniętych usztywnień są określane automatycznie w modelu 3D.

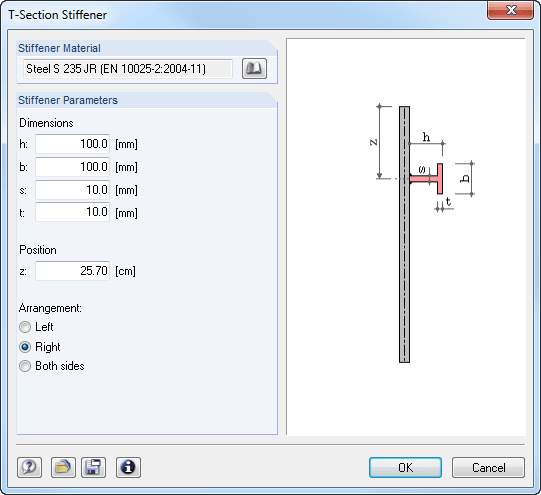

Eingabe einer T Beulsteife
