RF-/TIMBER AWC | Características

El cálculo de la resistencia de la sección analiza la tracción y la compresión a lo largo de la fibra, la flexión y la tracción/compresión combinadas así como el esfuerzo debido al esfuerzo cortante.

Para el dimensionamiento de los componentes estructurales con riesgo de pandeo y pandeo lateral según el método de la barra equivalente, se considera la compresión axial deseada, la flexión con o sin esfuerzo de compresión así como la flexión y tracción. La flecha de los vanos interiores y voladizos se compara con la flecha máxima admisible.

Los casos de cálculo por separado permiten un análisis flexible de las barras, conjuntos de barras y acciones seleccionados así como también las comprobaciones de estabilidad individuales.

Los parámetros relevantes para el cálculo, como la duración de la carga en caso de incendio, las esbelteces de las barras y la flecha límite, se pueden ajustar como se desee.

Después de abrir el módulo adicional, es necesario seleccionar las barras/conjuntos de barras, casos de carga, combinaciones de carga o combinaciones de resultados para el cálculo del estado límite último, estado límite de servicio y resistencia al fuego (solo ASD). También es posible seleccionar el método apropiado de diseño (ASD o LRFD). Los materiales de RFEM/RSTAB están predefinidos pero también se pueden ajustar en RF-/TIMBER AWC. Las propiedades del material listadas en la norma respectiva se pueden guardar en la biblioteca.

En la comprobación de las secciones, es posible decidir si los valores de cálculo se toman de la norma, o si se consideran definidos por el usuario. Después de la verificación de la sección se asignan las clases de duración de carga (CDC), influencia de temperatura y condiciones de humedad de la madera.

Para el análisis de deformaciones se tiene que especificar las longitudes de referencia de las barras y conjuntos de barras relevantes. Además, es posible considerar la dirección de la flecha, de una contraflecha y del tipo de viga.

Para el cálculo de la resistencia al fuego, puede definir los lados de carbonización de una barra o conjunto de barras.

• Cálculo de barras y barras continuas para tracción, compresión, flexión, cortante y esfuerzos internos combinados
• Análisis de estabilidad para pandeo lateral y pandeo según el método de la barra equivalente o el análisis de segundo orden
• Diseño de los estados límite de servicio por una limitación de flechas
• Diseño de vigas de sección variable compuestas de madera laminada encolada
• Configuración libre del tiempo de carbonización y velocidades de carbonización, así como libre elección de los lados de carbonización para el cálculo frente al fuego
• Biblioteca de materiales y secciones basada en el suplemento de las normas ANSI/AWC NDS-2018 y ANSI/AWC NDS-2015, incluidos los factores de ajuste
• Entrada definida por el usuario de secciones rectangulares y circulares
• Optimización automática de la sección
• Opción de importar longitudes de pandeo desde el módulo adicional RF-STABILITY/RSBUCK
• Documentación detallada de resultados que incluye referencias a las ecuaciones de cálculo de la norma utilizada
• Varias opciones de filtrado y clasificación de resultados
• Consideración de los efectos de la temperatura y las condiciones de humedad en servicio

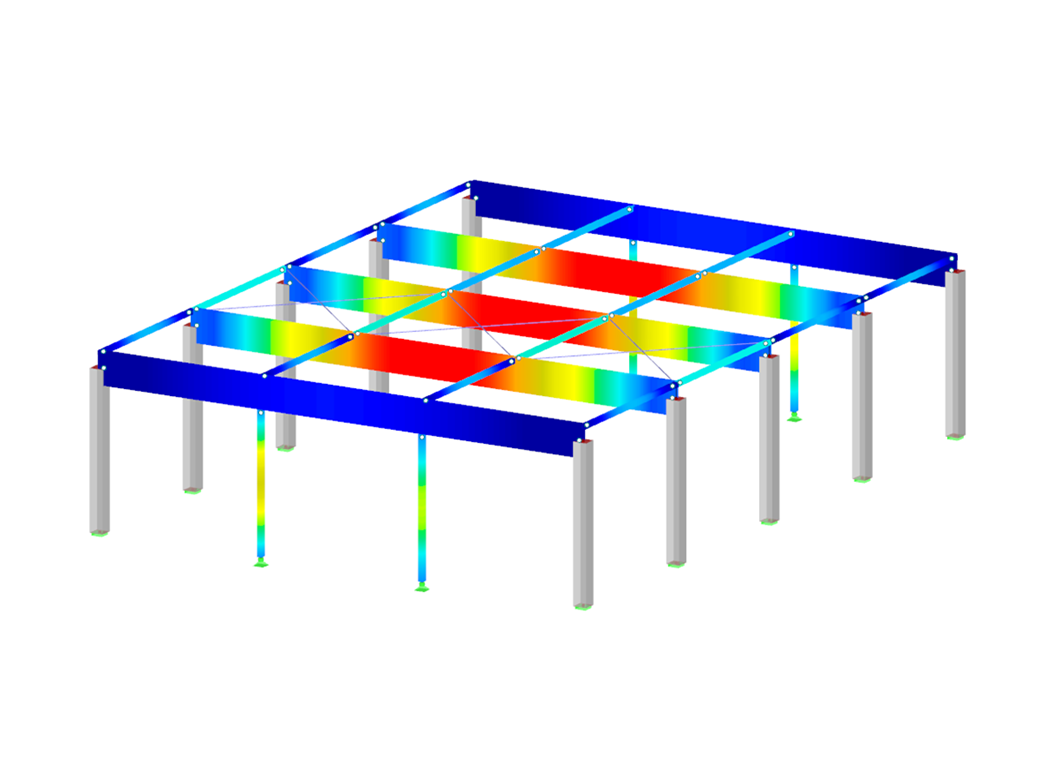

• Visualización del criterio de cálculo en el modelo de RFEM/RSTAB
• Exportación de datos a MS Excel
• Sistema de unidades métrico e inglés
