- Posouzení prutů a sledu prutů na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro klopení a vzpěr metodou náhradního prutu nebo analýzy druhého řádu
- Posouzení mezního stavu použitelnosti formou omezení průhybů
- Posouzení nosníků s náběhy a zakřivených nosníků z lepeného lamelového dřeva
- Volba třídy požární odolnosti, rychlosti zuhelnatění a stran vystavených účinků požáru
- Databáze materiálů a průřezů podle dodatku k normám ANSI/AWC NDS-2018 a ANSI/AWC NDS-2015, včetně součinitelů přizpůsobení
- Uživatelsky zadané obdélníkové a kruhové průřezy
- Automatická optimalizace průřezu
- Možnost převzetí vzpěrných délek z modulu RF-STABILITY/RSBUCK
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a uspořádání výsledků
- Zohlednění vlivu teploty a podmínek vlhkosti dřeva
- Vizualizace max. posouzení na modelu RFEM/RSTAB
- Export dat do MS Excel
- Metrické a imperiální jednotky
RF-/TIMBER AWC | Základní funkce
Máte nějaké otázky?
Délka: 00:00:56 min
Funkce programu
Délka: 00:01:06 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:56 min
Délka: 00:04:29 min
Délka: 00:08:28 min
Délka: 00:05:47 min
Délka: 00:03:07 min
Addon Posouzení dřevěných konstrukcí umožňuje posuzovat dřevěné sloupy metodou ASD (pomocí dovolených napětí) podle normy 2018 NDS. Přesný výpočet únosnosti v tlaku a součinitelů přizpůsobení dřevěných prutů je důležitý pro návrh a posouzení bezpečnosti. V následujícím příspěvku ověříme maximální kritickou pevnost ve vzpěru v addonu Posouzení dřevěných konstrukcí krok za krokem pomocí analytických rovnic podle NDS 2018 včetně součinitelů přizpůsobení v tlaku, upravené návrhové hodnoty pevnosti v tlaku a konečného využití.
Addon Geotechnická analýza dodává programu RFEM další specifické materiálové modely podloží, které umí vhodně znázornit komplexní chování materiálu podloží. V tomto odborném příspěvku, který má sloužit jako úvod, chceme ukázat, jak lze stanovit tuhost materiálových modelů podloží v závislosti na napětí.
V tomto příspěvku vám ukážeme, jak můžete vytvářet průřezy pomocí souborů DXF.
Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.
![Výsledky programu RSTAB 9 - deplanační moment Momega [kNm]](/cs/webimage/047737/3730153/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Výsledky v programu RSTAB 9 - sekundární krouticí moment MTsec [kNm]](/cs/webimage/047736/3730151/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
Po výpočtu modul zobrazí výsledky v přehledných tabulkách výsledků. Všechny mezihodnoty (například rozhodující vnitřní síly, modifikační součinitele apod.) jsou součástí výsledků a zajišťují tak přehlednost posouzení. Výsledky jsou seřazeny podle zatěžovacích stavů, průřezů, sad prutů a prutů. Pokud se analýza nezdaří, lze příslušné průřezy upravit v procesu optimalizace.

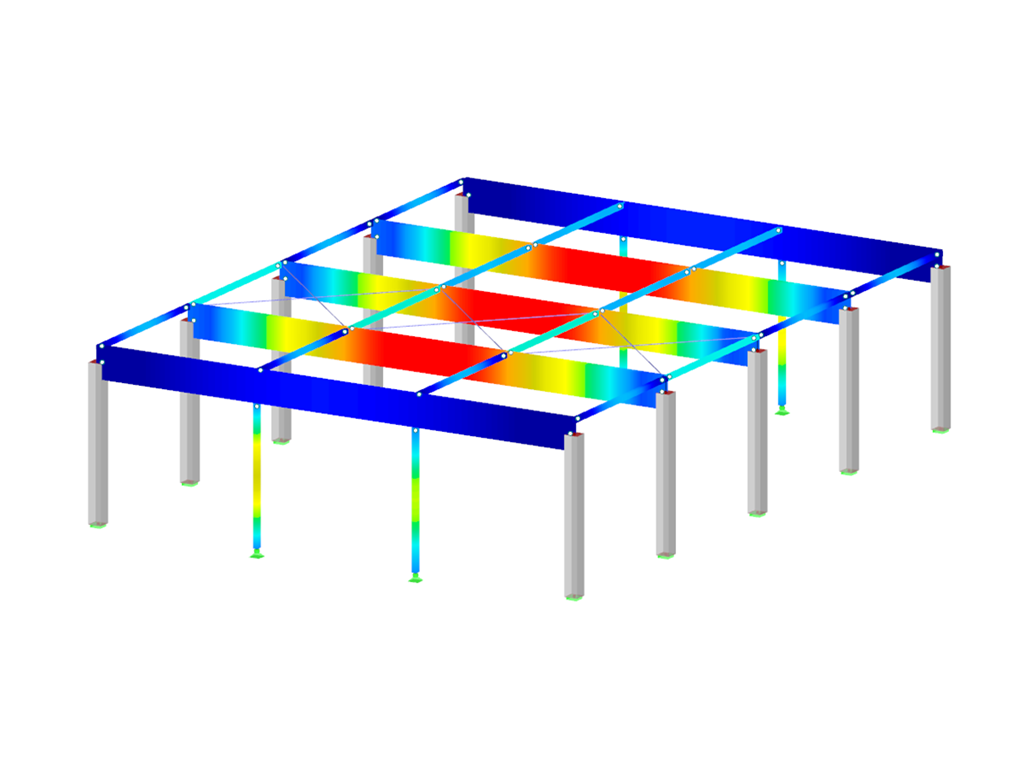

V modelu RFEM/RSTAB je využití znázorněno různými barvami. Tímto způsobem lze rychle rozpoznat kritické nebo předimenzované oblasti průřezu. Cílené vyhodnocení zajišťuje zobrazení průběhu výsledků na prutu nebo sadě prutů.
Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
Při posouzení únosnosti průřezu se analyzuje tah a tlak ve směru vláken, ohyb, ohyb v kombinaci s tahem/tlakem a také smyk vlivem posouvající síly.
Pro posouzení prutů vystavených vzpěru nebo klopení podle metody náhradního prutu uvažuje program osový tlak, ohyb s tlakem a bez tlaku a ohyb s tahem. Průhyb vnitřních polí a konzol se porovnává s maximálním přípustným průhybem.
Samostatné návrhové případy umožňují stabilitní a flexibilní analýzu vybraných prutů, sad prutů a zatížení.
Parametry důležité pro posouzení, jako je doba trvání zatížení v případě požáru, štíhlost prutů nebo mezní průhyb, lze libovolně upravit.
Po otevření přídavného modulu je třeba vybrat pruty/sady prutů, zatěžovací stavy, kombinace zatížení nebo kombinace výsledků pro posouzení mezního stavu únosnosti, použitelnosti a požární odolnosti (pouze ASD). Kromě toho je možné zvolit příslušnou metodu posouzení (ASD nebo LRFD). Materiály z programu RFEM/RSTAB jsou již přednastaveny a lze je upravit v přídavném modulu RF-/TIMBER AWC. Rozsáhlá databáze obsahuje materiálové charakteristiky podle příslušné normy.
Při kontrole průřezů je možné pro posouzení zvolit převzetí návrhových hodnot z normy nebo zohlednění uživatelských hodnot. Po kontrole průřezů se přiřadí třídy trvání zatížení (TTZ), vlivy teploty a podmínky vlhkosti dřeva.
Analýza deformací vyžaduje vztažné délky příslušných prutů a sad prutů. Přitom lze zohlednit směr deformace, nadvýšení a typ nosníku.
Pro posouzení požární odolnosti je možné definovat strany prutu nebo sady prutů zuhelnatělé.
- Posouzení prutů a sledu prutů na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro klopení a vzpěr metodou náhradního prutu nebo analýzy druhého řádu
- Posouzení mezního stavu použitelnosti formou omezení průhybů
- Posouzení nosníků s náběhy a zakřivených nosníků z lepeného lamelového dřeva
- Volba třídy požární odolnosti, rychlosti zuhelnatění a stran vystavených účinků požáru
- Databáze materiálů a průřezů podle dodatku k normám ANSI/AWC NDS-2018 a ANSI/AWC NDS-2015, včetně součinitelů přizpůsobení
- Uživatelsky zadané obdélníkové a kruhové průřezy
- Automatická optimalizace průřezu
- Možnost převzetí vzpěrných délek z modulu RF-STABILITY/RSBUCK
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a uspořádání výsledků
- Zohlednění vlivu teploty a podmínek vlhkosti dřeva
- Vizualizace max. posouzení na modelu RFEM/RSTAB
- Export dat do MS Excel
- Metrické a imperiální jednotky
