RF-/HOLZ AWC | Leistungsmerkmale

Beim Nachweis der Querschnittstragfähigkeit werden Zug und Druck in Faserrichtung, Biegung, Biegung und Zug/Druck sowie Schub aus Querkraft analysiert.

Für den Nachweis knick- und kippgefährdeter Bauteile nach dem Ersatzstabverfahren werden planmäßiger mittiger Druck, Biegung mit und ohne Druckkraft sowie Biegung und Zug berücksichtigt. Es wird die Durchbiegung für Innenfelder und Kragträger ermittelt und der maximal erlaubten Durchbiegung gegenübergestellt.

Separate Bemessungsfälle gestatten eine flexible Analyse für ausgewählte Stäbe, Stabsätze und Einwirkungen sowie für die einzelnen Stabilitätsuntersuchungen.

Bemessungsrelevante Parameter wie z. B. Einwirkungsdauer im Brandfall, Stabschlankheiten, Grenzdurchbiegung können wie gewünscht angepasst werden.

Nach dem Aufruf des Moduls sind die zu bemessenden Stäbe/Stabsätze, Lastfälle, Last- oder Ergebniskombinationen für die Nachweise der Tragfähigkeit und Gebrauchstauglichkeit sowie des Brandschutzes (nur ASD) festzulegen. Außerdem kann das gewünschte Nachweisverfahren (ASD oder LRFD) ausgewählt werden. Die Materialien aus RFEM/RSTAB sind voreingestellt, können in RF-/HOLZ AWC jedoch angepasst werden. In der Bibliothek sind die in der jeweiligen Norm gelisteten Materialkennwerte hinterlegt.

Bei der Überprüfung der Querschnitte kann entschieden werden, ob die Bemessungswerte aus der Norm entnommen werden sollen, oder ob benutzerdefinierte Werte für die Bemessung zu berücksichtigen sind. Nach der Überprüfung der Querschnitte werden die Klassen der Lasteinwirkungsdauer, Temperatureinflüsse und Holzfeuchtebedingungen festgelegt.

Für den Verformungsnachweis sind die Bezugslängen der relevanten Stäbe und Stabsätze angegeben. Dabei kann die Richtung des Ausweichens, eine Überhöhung und der Trägertyp berücksichtigt werden.

Soll eine Bemessung im Brandfall stattfinden, können anschließend die Abbrandseiten stab- bzw. stabsatzweise festgelegt werden.

• Bemessung von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub und kombinierten Schnittgrößen
• Stabilitätsnachweise für Biegedrillknicken und Knicken nach dem Ersatzstabverfahren oder nach Theorie II. Ordnung
• Gebrauchstauglichkeitsnachweis in Form einer Durchbiegungsbegrenzung
• Bemessung von gevouteten Trägern aus Brettschichtholz
• Freie Einstellung der Abbranddauer und Abbrandraten sowie freie Wahl der Abbrandseiten bei der Bemessung im Brandfall
• Materialbibliothek und Querschnittsbibliothek basierend auf der Ergänzung zu ANSI/AWC NDS-2015 mit hinterlegten Anpassungsfaktoren
• Benutzerdefinierte Eingabe von Rechteckquerschnitten und Kreisquerschnitten
• Automatische Querschnittsoptimierung
• Optionale Übernahme der Knicklängen aus dem Modul RF-STABIL/RSKNICK
• Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
• Vielseitige Filter- und Sortieroptionen für Ergebnisse
• Berücksichtigung von Temperatureinflüssen und Holzfeuchtebedingungen

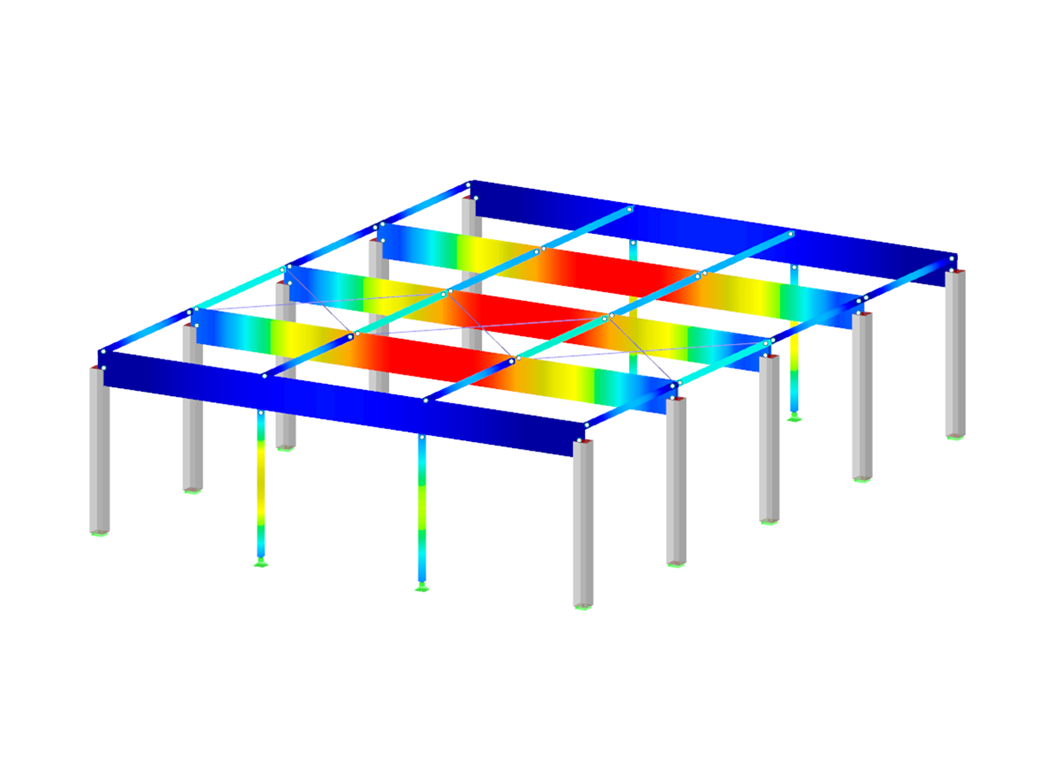

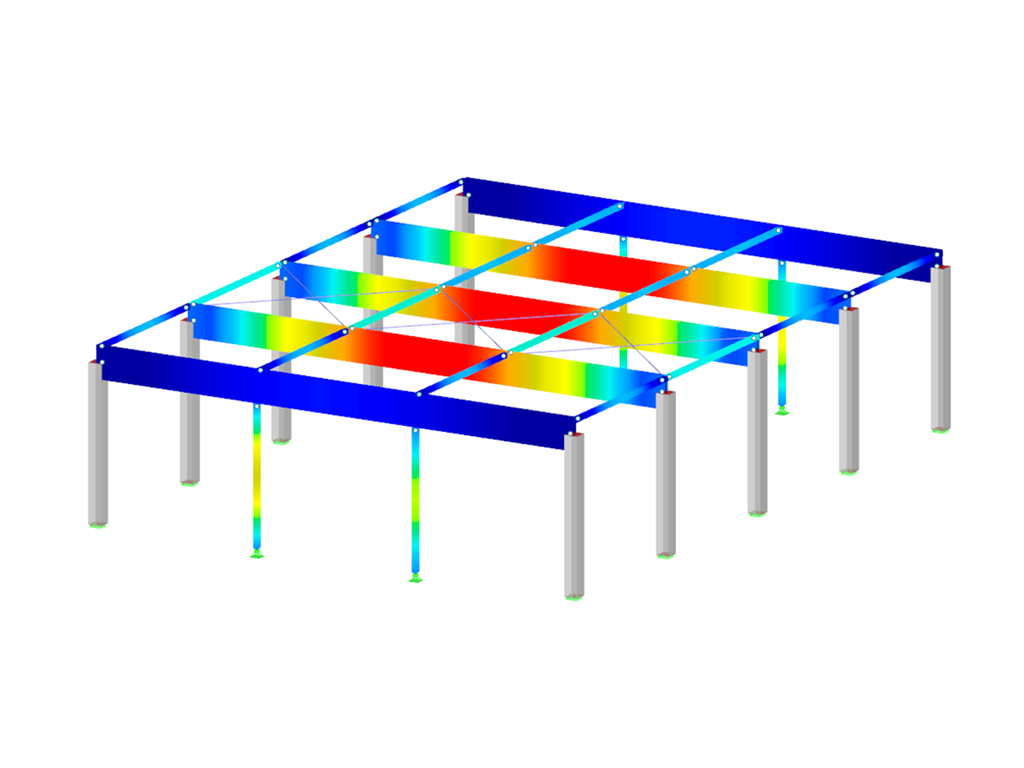

• Visualisierung der Auslastung am RFEM/RSTAB-Modell
• Datenexport zu MS Excel
• Metrische und imperiale Einheiten
