RF-/TOWER Design | Entrada

Las barras de torres de celosía triangulares y cuadriláteras se asignan automáticamente, siempre que la torre de celosía se haya generado en los módulos adicionales RF-/TOWER Structure y RF-/TOWER Equipment.

Sin embargo, también es posible asignar las barras manualmente. En RF-/TOWER Design, puede usar las longitudes eficaces de las barras de celosía generadas en el módulo adicional RF-/TOWER Effective Lengths. La entrada manual también es posible.

Según las normas EN 1993-3-1 y EN 50341, se pueden especificar diferentes casos de arriostramiento y tipos de apoyo para las barras de las patas y los arriostramientos.

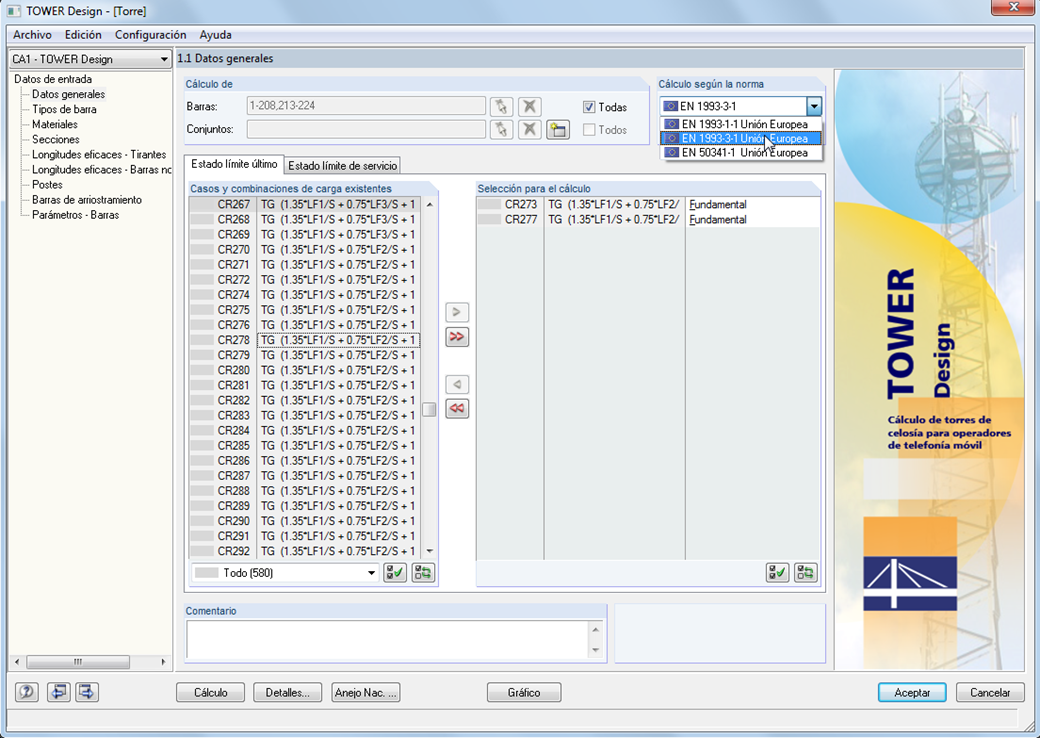

1.1 Datos generales
