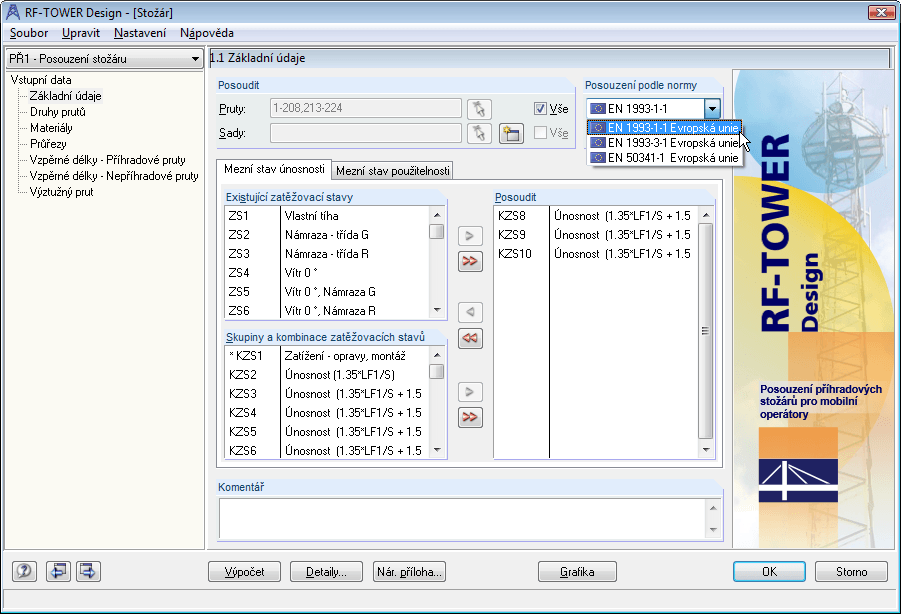

RF-/TOWER Design | Údaje

Pruty trojúhelníkových a čtyřbokých příhradových stožárů se přiřadí automaticky, pokud byl příhradový stožár vygenerován v přídavných modulech RF-/TOWER Structure a RF-/TOWER Equipment.

Pruty je ovšem možné přiřadit také ručně. V přídavném modulu RF-/TOWER Design lze použít vzpěrné délky příhradových prutů vygenerované v přídavném modulu RF-/TOWER Effective Lengths. Možné je také ruční zadání.

Podle norem EN 1993-3-1 a EN 50341 lze pro pruty ramena a ztužidla zadat různé případy ztužení a typy podpor.
