RF-/TOWER Design | Wprowadzanie danych

Pręty trójkątnych i czworobocznych masztów kratowych przydzielane są automatycznie, o ile maszt kratowy został wygenerowany w modułach dodatkowych RF-/TOWER Structure i RF-/TOWER Equipment.

Pręty można też przydzielać ręcznie. W RF-/TOWER Design można wykorzystać długości efektywne prętów kratownicowych, wygenerowane w module dodatkowym RF-/TOWER Effective Lengths. Możliwe jest również ręczne wprowadzenie danych.

Zgodnie z normami EN 1993-3-1 i EN 50341 dla prętów stężających i prętów stężających można zdefiniować różne przypadki stężenia i typy podpór.

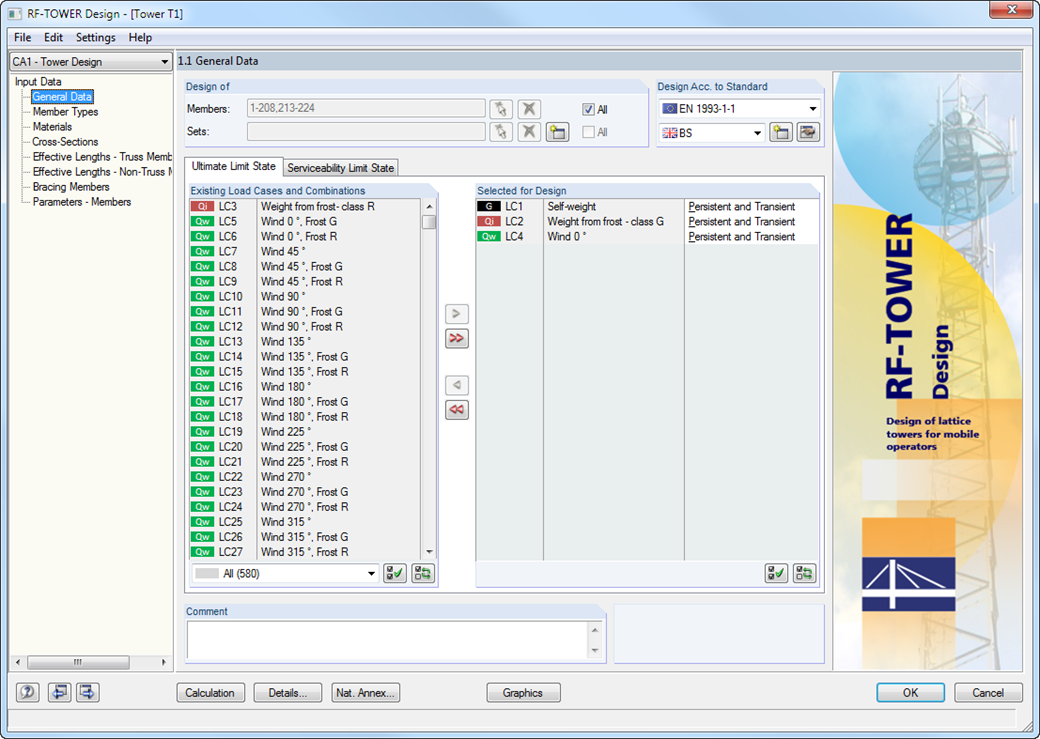

1.1 General Data
