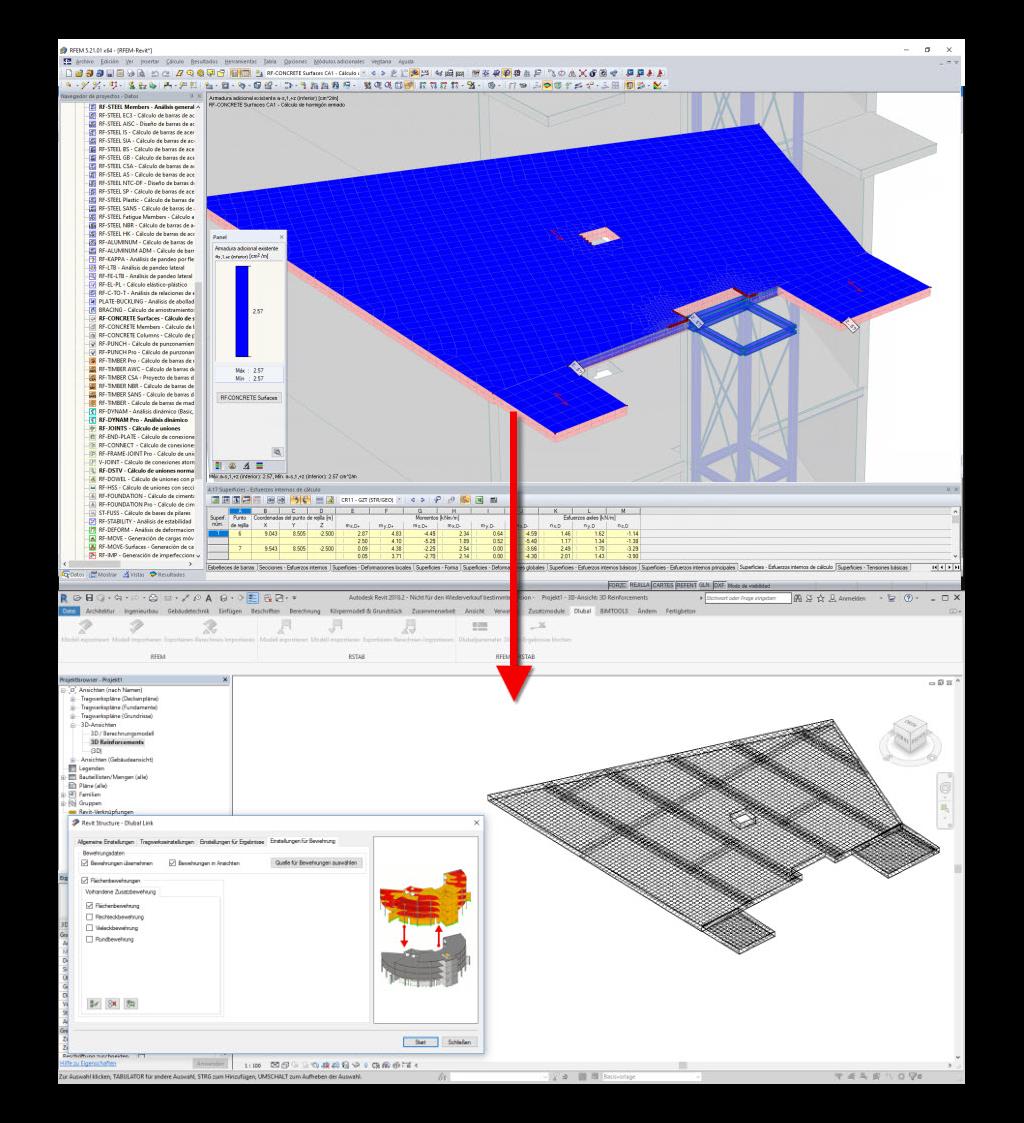

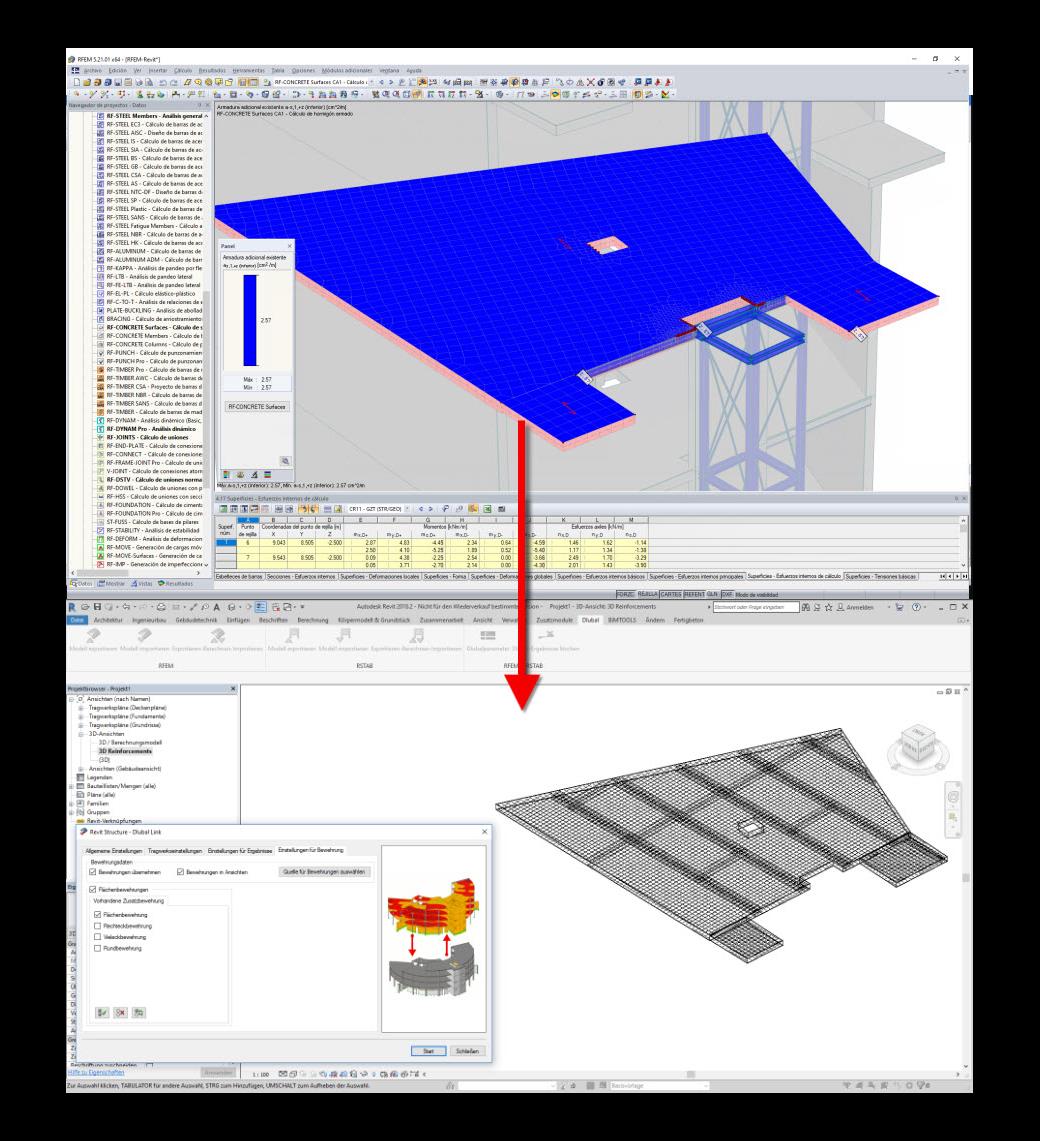

Las armaduras de superficie definidas en el módulo adicional RF-CONCRETE Surfaces se pueden exportar a Revit como objetos de armadura mediante la interfaz directa. Para ello, puede seleccionar opcionalmente áreas de armadura de superficie rectangular, poligonal y circular en RF-CONCRETE Surfaces. Además de la armadura de barras, es posible exportar la armadura de malla.
Exportación de armaduras RFEM - Revit
