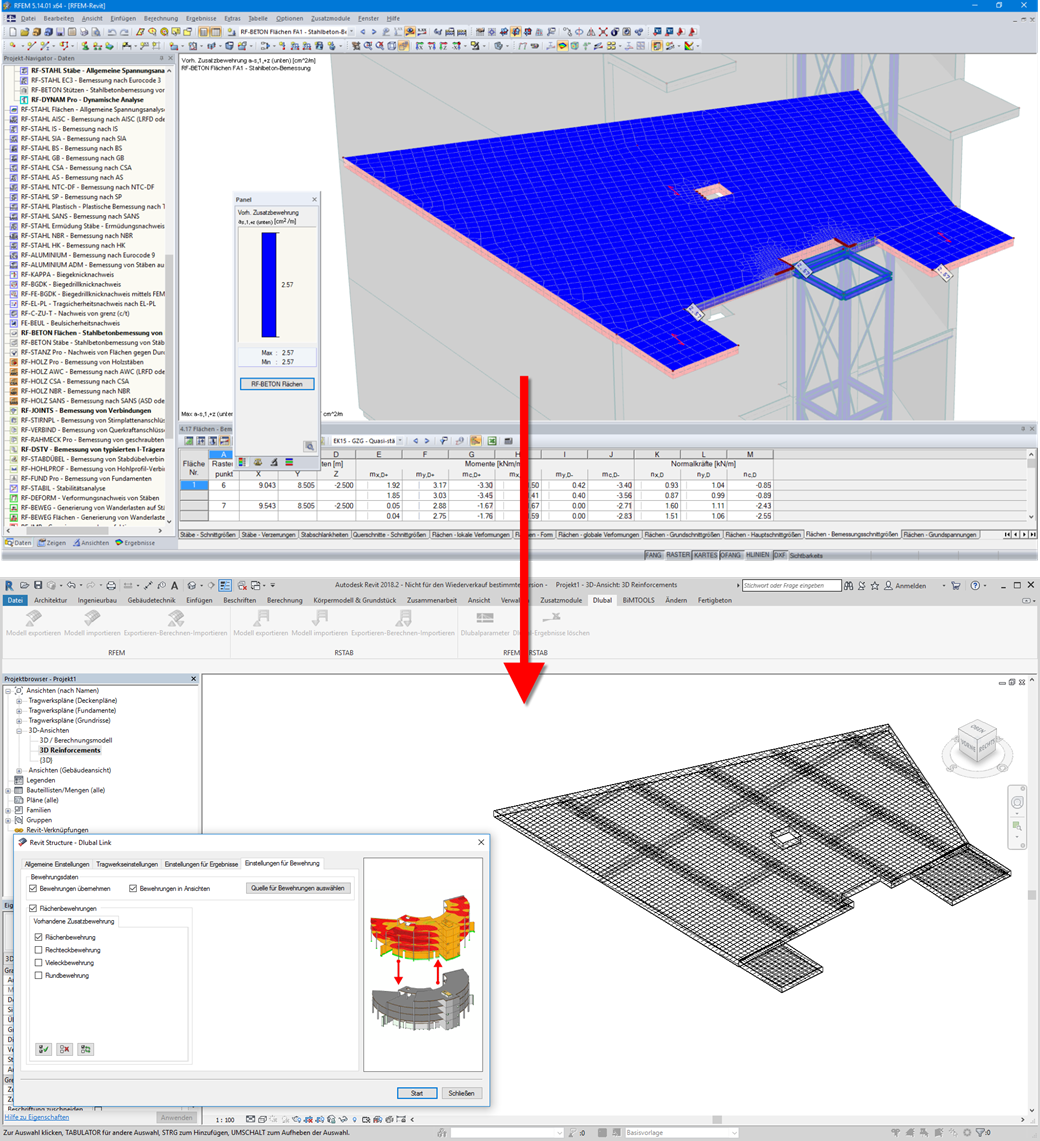

Zbrojenia powierzchniowe zdefiniowane w module dodatkowym RF-CONCRETE Surfaces można eksportować do programu Revit za pośrednictwem bezpośredniego interfejsu jako obiekty zbrojenia. W tym celu w RF-CONCRETE Surfaces można opcjonalnie wybrać powierzchnie, prostokątne, wielokątne i okrągłe obszary zbrojenia. Oprócz zbrojenia prętami można wyeksportować zbrojenie siatkowe.
Eksport zbrojenia RFEM - Revit
Odnośniki
Czy mają Państwo jakieś pytania?
