Al diseñar un modelo en Tekla Structures, se crea automáticamente un modelo de análisis estructural. Este modelo lo puede exportar a RFEM con solo presionar un botón. También se transfiere la información sobre los apoyos estructurales y las articulaciones que se pueden incluir en el modelo de Tekla. Después de la exportación, el sistema estructural se calcula en el entorno familiar de RFEM. El modelo de análisis estructural no se diferencia de un modelo creado manualmente en RFEM.

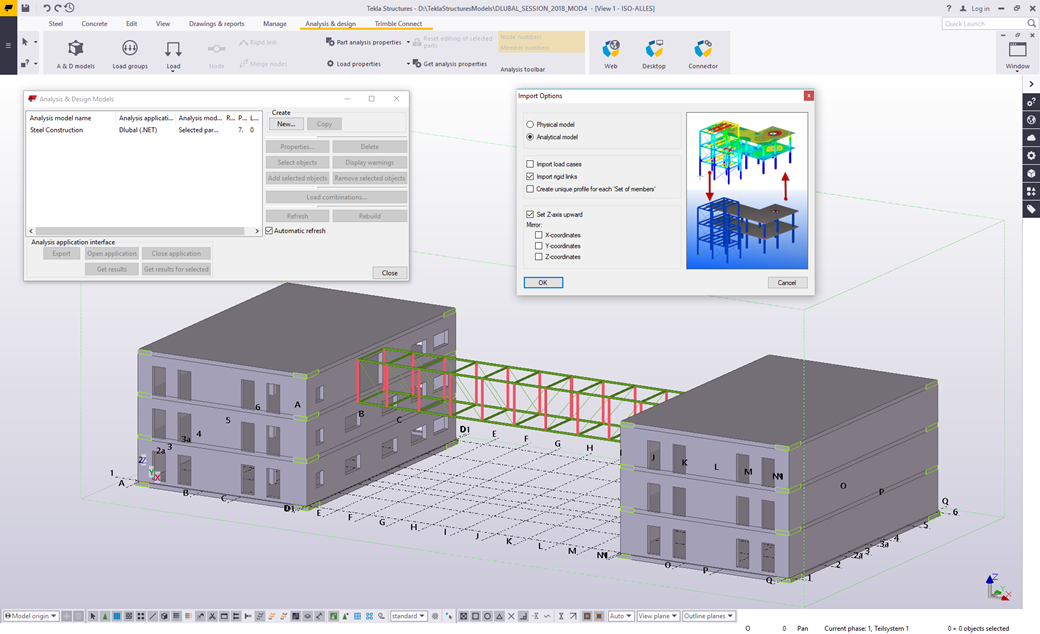

Modelo de análisis estructural en Tekla Structures
